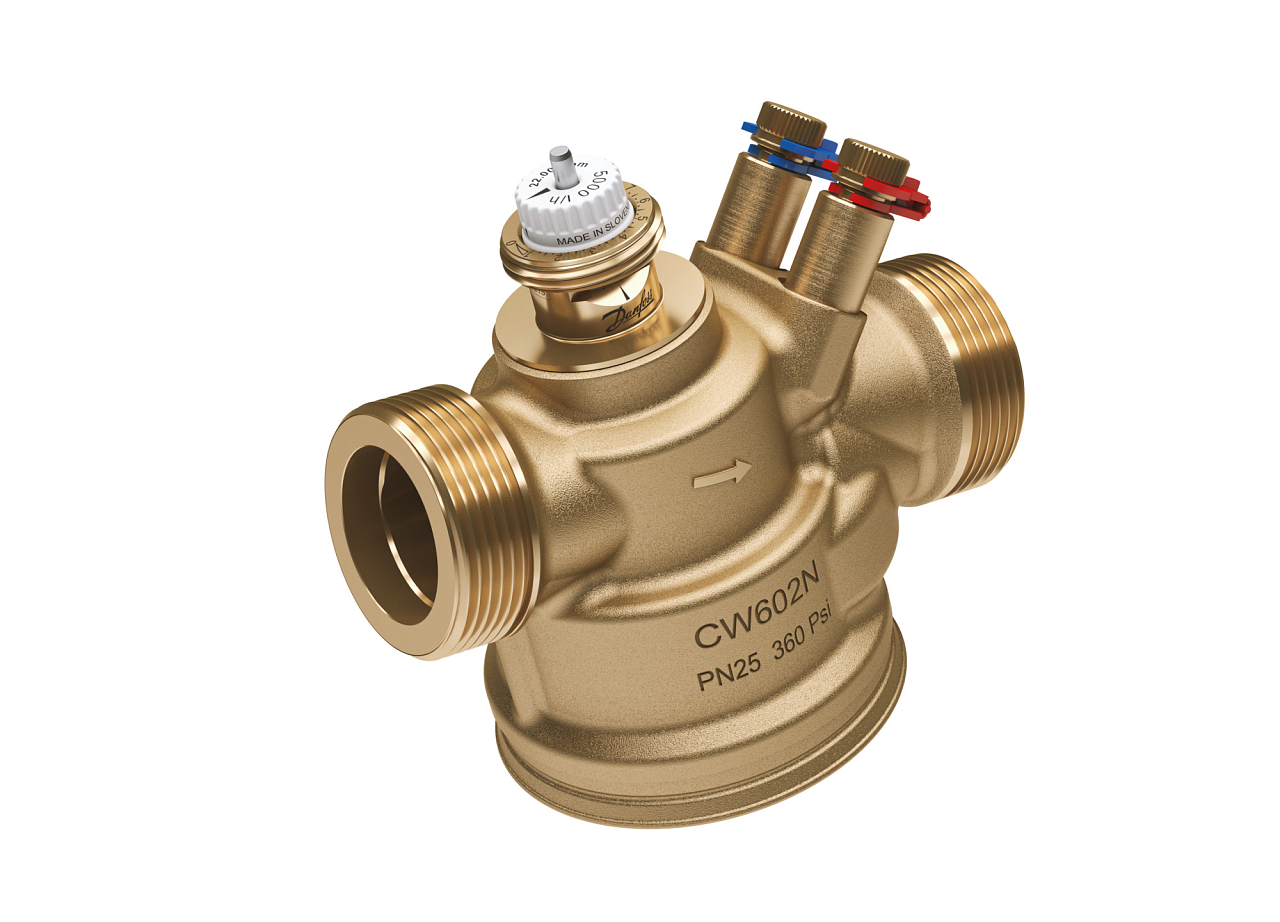

Danfoss AB-QM 4.0 DN 32 è una valvola di regolazione indipendente dalla pressione (PICV) per impianti di riscaldamento e raffrescamento chiusi. Combina il bilanciamento automatico con la regolazione della portata in un unico corpo valvola. Qnom 3 600 l/h, PN 25, G 1½". Maggiori informazioni
Su ordinazione
| Corsa | 4 mm |
| Diametro nominale | DN 32 |
| Dimensione del collegamento | G 1 1/2" |
| Portata | 3,6 m3/h |
| Pressione | PN 25 |
| Temperatura | -20...95 °C |
| Tipo di connessione | Filettatura esterna |
| Peso | 1.82 kg |
Danfoss AB-QM 4.0 è una valvola di regolazione e bilanciamento indipendente dalla pressione (PICV) per impianti chiusi di riscaldamento e raffrescamento. In un unico corpo combina la funzione di bilanciamento idraulico e di regolazione della portata, senza la necessità di installare una valvola di bilanciamento separata. Il regolatore di pressione differenziale integrato mantiene la portata impostata indipendentemente dalle variazioni di pressione nella rete, garantendo così la piena autorità della valvola di regolazione in tutte le condizioni di esercizio. La variante 003Z8207 è nella dimensione nominale DN 32, con filetto esterno G 1½" e con prese di misura.
AB-QM 4.0 viene installata sui rami di uscita delle apparecchiature di scambio termico: ventilconvettori (FCU), unità di trattamento aria (AHU), travi fredde, unità a induzione, pannelli radianti e scambiatori di calore. Nei sistemi a portata variabile garantisce la piena autorità ed evita il sovraflusso ai carichi parziali. Nei sistemi a portata costante funge da limitatore automatico di portata in ogni ramo senza necessità di ripetere il bilanciamento. Trova impiego anche negli impianti di riscaldamento monotubo e nei circuiti industriali di raffreddamento.
AB-QM 4.0 è composta da due gruppi funzionali in un unico corpo compatto: un regolatore di pressione differenziale e una valvola di regolazione. Il regolatore di pressione differenziale mantiene costante la caduta di pressione sulla valvola di regolazione, così che la sua caratteristica di portata rimanga lineare indipendentemente dalla pressione disponibile nella rete (autorità = 1 in tutte le condizioni). La portata si imposta in modo semplice direttamente sulla scala in percentuale della portata nominale (10–100%), senza calcoli del Kv né diagrammi di portata, anche con l'impianto in esercizio. L'impostazione è visibile dall'esterno ed è bloccata da un meccanismo di fermo. La variante 003Z8207 è dotata di prese di misura che consentono di collegare uno strumento per la pressione differenziale e verificare la portata oppure ottimizzare la regolazione della pompa direttamente sul posto.
No. Il principio PICV consente di impostare la portata direttamente in percentuale del valore nominale, semplicemente ruotando l'indicatore sulla scala. Non è necessario calcolare i valori Kv né l'autorità della valvola. La portata rimane impostata anche in caso di variazioni di pressione nella rete e il bilanciamento idraulico come fase separata non è necessario. La valvola può essere regolata anche con l'impianto in pieno esercizio. L'unico parametro da definire in fase di progetto è la portata richiesta in l/h; questa viene poi convertita in percentuale della portata nominale (3 600 l/h = 100%).
La valvola è dotata di filetto standard M30×1,5 per il collegamento di un attuatore Danfoss. Per DN 32 sono compatibili: NovoCon S (fieldbus BACnet/Modbus, 24 V AC/DC), AME 110 NL e NLX (modulanti, 24 V AC/DC), AMV 110/120 NL (regolazione a tre punti, 24 V AC), AME 13 SU/SD (con funzione di sicurezza a molla, 24 V AC), AME 113 (con batteria di backup), ABNM-A5 (termico modulante, 24 V AC/DC) e TWA-Q (termico On/Off, 24 V o 230 V, NC/NO). Gli attuatori devono essere ordinati separatamente.
Rispetto alla precedente serie AB-QM (versione filettata DN 10–32), AB-QM 4.0 introduce tre principali modifiche: campo di regolazione della portata ampliato al 10–100% invece del precedente 20–100%, classe di pressione superiore PN 25 invece di PN 16 e portata nominale del DN 32 aumentata a 3 600 l/h (rispetto a 3 200 l/h). Il corpo valvola utilizza ora componenti in materiale PPSU, che aumentano la resistenza all'intasamento. La temperatura massima del fluido per la versione filettata 4.0 DN 32 è +95 °C. Il principio base PICV, il filetto di montaggio M30×1,5 e la compatibilità con gli attuatori Danfoss restano invariati.
Sì. Senza attuatore la valvola funziona come limitatore di portata indipendente dalla pressione: alla percentuale di portata impostata limita il flusso al valore definito indipendentemente dalle variazioni di pressione nella rete. Questa configurazione viene utilizzata negli impianti di riscaldamento monotubo oppure ovunque sia necessario solo il bilanciamento automatico senza regolazione modulante. Per il funzionamento senza attuatore è necessario montare un cappuccio di protezione o un accessorio per comando manuale; senza attuatore o cappuccio la valvola è normalmente aperta.
La variante 003Z8207 è equipaggiata di serie con prese di misura (test plugs). A queste prese è possibile collegare uno strumento per la pressione differenziale (ad es. Danfoss PFM) e misurare la pressione differenziale sulla valvola di regolazione (ΔpCv) e sull'intera valvola (Δpv). Confrontando i valori si verifica se il regolatore di pressione differenziale funziona correttamente e se viene raggiunta almeno la pressione differenziale minima (20 kPa per DN 32). In base alla pressione misurata è inoltre possibile ottimizzare le prestazioni della pompa. La versione senza prese di misura (senza TP) non offre questa possibilità e non può essere successivamente convertita nella versione con prese.
