Danfoss AB-QM DN 25 è una valvola di regolazione e bilanciamento indipendente dalla pressione (PICV) per impianti di riscaldamento e raffrescamento. Combina la regolazione della portata con il bilanciamento idraulico automatico in un unico corpo. Qnom 2 200 l/h, G 1¼A, PN 25. Maggiori informazioni
Su ordinazione
| Corsa | 4 mm |
| Diametro nominale | DN 25 |
| Dimensione del collegamento | G 1 1/4" |
| Portata | 2,2 m3/h |
| Pressione | PN 25 |
| Temperatura | -20...95 °C |
| Peso | 1.29 kg |

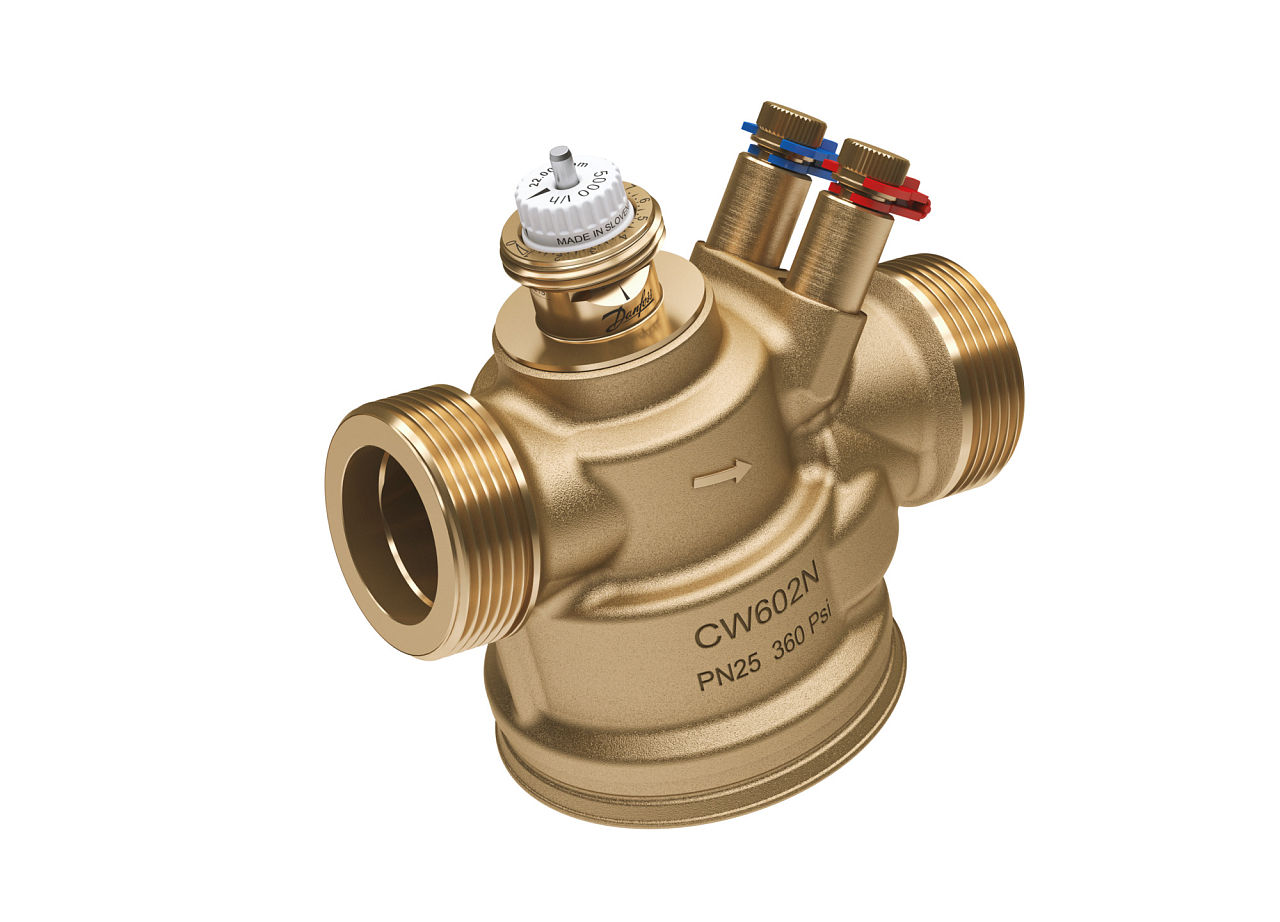

Danfoss AB-QM DN 25 (003Z8205) è una valvola di regolazione e bilanciamento indipendente dalla pressione (PICV) per impianti chiusi di riscaldamento e raffrescamento a portata variabile. In un unico corpo combina la regolazione della portata con piena autorità e il bilanciamento idraulico automatico, eliminando la necessità di una valvola di bilanciamento separata. La valvola è dotata di prese di misura per la verifica della portata durante la messa in servizio.
La valvola è progettata per la regolazione della portata di acqua calda o refrigerata sulle unità terminali degli impianti HVAC degli edifici. Le applicazioni tipiche includono unità fan-coil, travi fredde, unità a induzione, unità di trattamento aria (UTA), pannelli radianti e scambiatori di calore a piastre. È adatta sia per impianti nuovi sia per impianti ristrutturati con pressione differenziale variabile nella rete, dove il bilanciamento tradizionale non è sufficiente a mantenere la portata impostata al variare delle condizioni di esercizio. Senza attuatore, AB-QM funziona anche come limitatore di portata autonomo, ad esempio negli impianti di riscaldamento monotubo.
AB-QM è composta da due parti integrate: un regolatore di pressione differenziale (DPC) e una valvola di regolazione (CV). Il regolatore di pressione mantiene costante la pressione differenziale sulla valvola di regolazione indipendentemente dalle oscillazioni di pressione nella rete, garantendo così la piena autorità della valvola in tutte le condizioni. La valvola di regolazione ha una caratteristica lineare e consente di impostare la portata massima nell'intervallo 10–100% del valore Qnom ruotando la ghiera di regolazione, senza utensili speciali. La valvola è in grado di modulare la portata al di sotto dell'1% del valore impostato; il campo di regolazione raggiunge 1 : 1000.
La variante 003Z8205 è dotata di serie di prese di misura (test plugs), che consentono di misurare la pressione differenziale direttamente sulla valvola senza un misuratore di portata aggiuntivo. Sulla base della pressione differenziale misurata p1−p2, la portata può essere calcolata direttamente; la precisione di misura è compresa entro ± 10% nell'intervallo di regolazione 20–100%. L'impostazione della valvola è sempre visibile sulla scala senza smontare l'attuatore, quindi lo stato operativo attuale può essere verificato in qualsiasi momento. Grazie alla funzione di intercettazione, l'unità può essere isolata e sottoposta a manutenzione senza fermare il resto dell'impianto.
Parametri tecnici AB-QM DN 25 (003Z8205):
La portata massima si imposta ruotando la ghiera di regolazione nell'intervallo 10–100% della portata nominale; un giro corrisponde al 10% di Qnom. L'impostazione di fabbrica è 100% (Qnom 2 200 l/h). La regolazione si esegue senza utensili speciali: è sufficiente rimuovere il cappuccio protettivo blu o l'attuatore montato. Il valore attuale è sempre visibile sulla scala e non cambia né durante la sostituzione dell'attuatore né durante la ricalibrazione dell'attuatore.
Sì. Senza attuatore, AB-QM funziona come limitatore di portata con bilanciamento idraulico automatico: la portata è limitata al valore impostato indipendentemente dalla pressione differenziale nella rete. Questa modalità viene utilizzata, ad esempio, negli impianti di riscaldamento monotubo. Per la modulazione della portata (regolazione della temperatura sull'unità) è necessario un attuatore compatibile, ad esempio TWA-Q, AME 13, AME 110 o NovoCon S.
AB-QM DN 25 utilizza la filettatura standard M30 × 1,5 (standard Danfoss). Gli attuatori compatibili per la dimensione DN 15 LF – DN 32 HF includono: TWA-Q (termoelettrico On/Off, 24 V o 230 V AC), ABNM-A5 (termoelettrico modulante – la variante con corsa da 5 mm raggiunge sul DN 25 solo il 90% di apertura), AME 13 SU/SD (attuatore motorizzato di precisione con molla di sicurezza, IP 54), AME 110/120 NL, AME 113 e NovoCon S (attuatore bus con BACnet MS/TP e Modbus RTU, IP 54). Tutti gli attuatori dispongono di una funzione di calibrazione che abbina con precisione la corsa dell'attuatore alla corsa della valvola.
Per la funzione di intercettazione di servizio, AB-QM DN 15–32 può essere installata sia sulla mandata sia sul ritorno. Le prese di misura sono posizionate in modo da consentire la misurazione della pressione differenziale p1−p2 indipendentemente dal lato di installazione. Il senso del flusso deve corrispondere alla freccia sul corpo valvola. Per il calcolo della portata a partire dalla pressione differenziale misurata è disponibile il documento AB-QM Flow Checker nella documentazione tecnica Danfoss.
Per AB-QM DN 25 la pressione differenziale minima è ∆pmin = 20 kPa. Se il valore scende al di sotto di questa soglia, la valvola raggiunge almeno il 90% della portata nominale impostata, ma il bilanciamento automatico non è più pienamente efficace. La pressione differenziale massima ammessa è ∆pmax = 600 kPa e la classe di pressione della valvola è PN 25. Questi valori si riferiscono alla variante standard DN 25; una maggiore capacità di portata è offerta dalla variante 25 HF (Qnom 3 800 l/h, ∆pmin 30 kPa).
