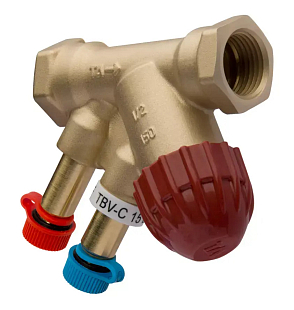

La TBV-C di IMI TA combina la regolazione della potenza, il bilanciamento idraulico e la misurazione della portata in un unico valvola per impianti di riscaldamento e raffrescamento. DN 15, attacco G 1/2", Kvs 0,90 m³/h, PN 16. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Diametro nominale | DN 15 |
| Dimensione del collegamento | G 1/2" |
| Pressione | PN 16 |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.34 kg |
IMI TA TBV-C è una valvola combinata di regolazione e bilanciamento per piccole unità terminali in impianti di riscaldamento e raffrescamento a portata variabile. In un unico corpo integra cinque funzioni: regolazione della potenza, bilanciamento idraulico, misurazione della portata e della temperatura e intercettazione del circuito per esigenze di manutenzione. La versione 52133115 è la variante LF (bassa portata) con filettatura interna G 1/2" e valore Kvs 0,90 m³/h.
TBV-C è progettata per impianti di riscaldamento e raffrescamento a portata variabile, dove regola la potenza di piccole unità terminali – ventilconvettori, travi fredde o dispositivi simili. Si installa direttamente sulla mandata o sul ritorno del corpo scaldante o raffrescante. Le dimensioni d’ingombro compatte (lunghezza 81 mm, altezza 58 mm) consentono l’installazione anche in spazi ridotti. La versione con filettatura interna G 1/2" può essere collegata a tubi in rame e in acciaio di precisione mediante raccordi a compressione KOMBI.
Il corpo valvola è realizzato in AMETAL® – una lega di ottone proprietaria di IMI resistente alla dezincificazione, che riduce al minimo il rischio di perdite anche con intervalli di manutenzione più lunghi. Le prese di misura autosigillanti consentono di misurare portata, pressione e temperatura direttamente in loco senza interrompere il funzionamento né causare fuoriuscite del fluido termovettore. TBV-C è stata sviluppata in abbinamento all’attuatore EMO T per la regolazione a due posizioni (on-off); in caso di utilizzo di un attuatore di altro produttore, è necessario verificare che la corsa operativa corrisponda all’intervallo 11,4–15,1 mm per DN 15–20.
La versione LF (bassa portata) è dimensionata per portate inferiori – il Kvs per DN 15 è 0,90 m³/h. La versione NF (portata normale) ha per lo stesso DN 15 un valore Kvs di 1,8 m³/h. La variante della valvola installata può essere facilmente identificata dal colore dell’anello sulla presa di misura: l’anello bianco indica LF, l’anello nero indica NF.
TBV-C è impostata in fabbrica sul valore massimo (posizione 10). Per la preregolazione, montare la manopola di regolazione (cod. art. 52 133-100), ruotarla in modo che la posizione desiderata sulla scala (1–10) sia allineata con il riferimento sul corpo valvola, quindi rimuovere la manopola. Il campo di regolazione consigliato è 3–10. Il valore di impostazione specifico per la portata desiderata e la perdita di carico va ricavato dal diagramma nella scheda tecnica di catalogo.
Sì, è tecnicamente possibile, ma è necessario verificare la corsa operativa dell’attuatore. Per DN 15–20 la corsa deve essere compresa tra 11,4 e 15,1 mm, mentre per DN 25 tra 11,4 e 15,8 mm. Sopra la valvola deve inoltre essere mantenuto uno spazio di montaggio di almeno 15 mm in altezza. IMI TA tuttavia non si assume alcuna responsabilità per il corretto funzionamento della regolazione in caso di utilizzo di attuatori di altri produttori.
La perdita di carico consigliata sulla valvola per un funzionamento silenzioso è di 30 kPa (0,3 bar) con fluido termovettore correttamente disaerato. È importante anche impostare correttamente la prevalenza della pompa – in caso di prevalenza eccessiva il produttore raccomanda l’installazione di un regolatore di pressione differenziale (ad es. STAP di IMI TA) per stabilizzare le condizioni di pressione nell’impianto.
Sì. La versione con filettatura interna G 1/2" può essere collegata a tubi in rame e in acciaio di precisione mediante raccordi a compressione KOMBI. I raccordi a compressione sono disponibili come accessori; ulteriori informazioni sono riportate nel catalogo separato IMI TA (FPL). Il produttore raccomanda l’uso di bussole di rinforzo per garantire un corretto collegamento a compressione.
