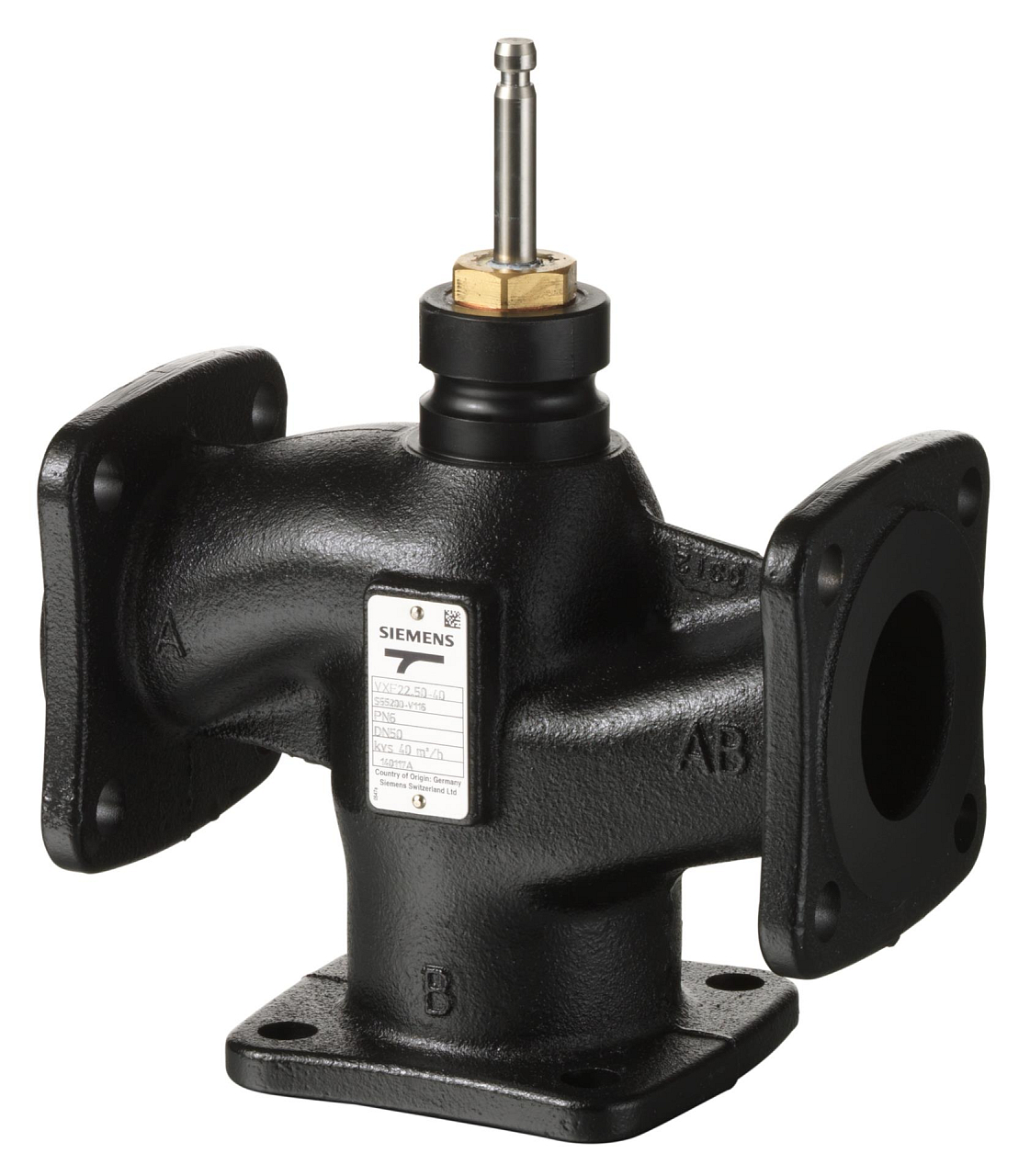

La valvola a tre vie flangiata VXF22.50-40 con connessione secondo ISO 7005 è progettata per la regolazione del flusso di acqua fredda, calda e bollente e salamoia in circuiti chiusi. La valvola ha una pressione nominale PN 6, un diametro nominale DN 50 e un coefficiente di flusso kvs = 40 m³/h. La corsa della valvola è di 20 mm e la temperatura del fluido può variare da -10°C a 130°C.

DN 50

Diametro nominale

PN 6

Pressione nominale

kvs 40 m³/h

Alto coefficiente di flusso

Temperatura -10°C…130°C

Ampio intervallo di temperatura del fluido

Parametri di base:

• DN: 50
• kvs: 40 m³/h
• Corsa: 20 mm
• Temperatura del fluido: -10…130 °C
• Classe PN: PN 6

Connessione:

• Connessione flangiata secondo ISO 7005

Applicazione:

• Per acqua fredda, calda e bollente e salamoia in circuiti chiusi

Perdite:

• Direzione diretta: 0…0.02 % di kvs
• Travaso: 0.5…2 % di kvs

Caratteristiche della valvola:

• Direzione diretta: equo-percentuale, kvs 250/400 lineare
• Travaso: lineare

Gamma:

• 100:1 (DN 25: >50; DN 40...100: >100)

Pressione operativa ammissibile:

• 600 kPa

Materiale:

• Corpo valvola: Ghisa grigia EN-GJL-250
• Impostazione interna: ≤ DN40: acciaio CrNi / ottone, ≥ DN 50: acciaio CrNi / bronzo

Max. pressione differenziale (Δpmax):

• SAX..: 300 kPa
• SAV..: 300 kPa
• SKD..: 300 kPa
• SKB..: 300 kPa

Questa valvola a tre vie flangiata è adatta per un'ampia gamma di applicazioni in circuiti chiusi con diverse temperature del fluido e offre una regolazione affidabile del flusso.
