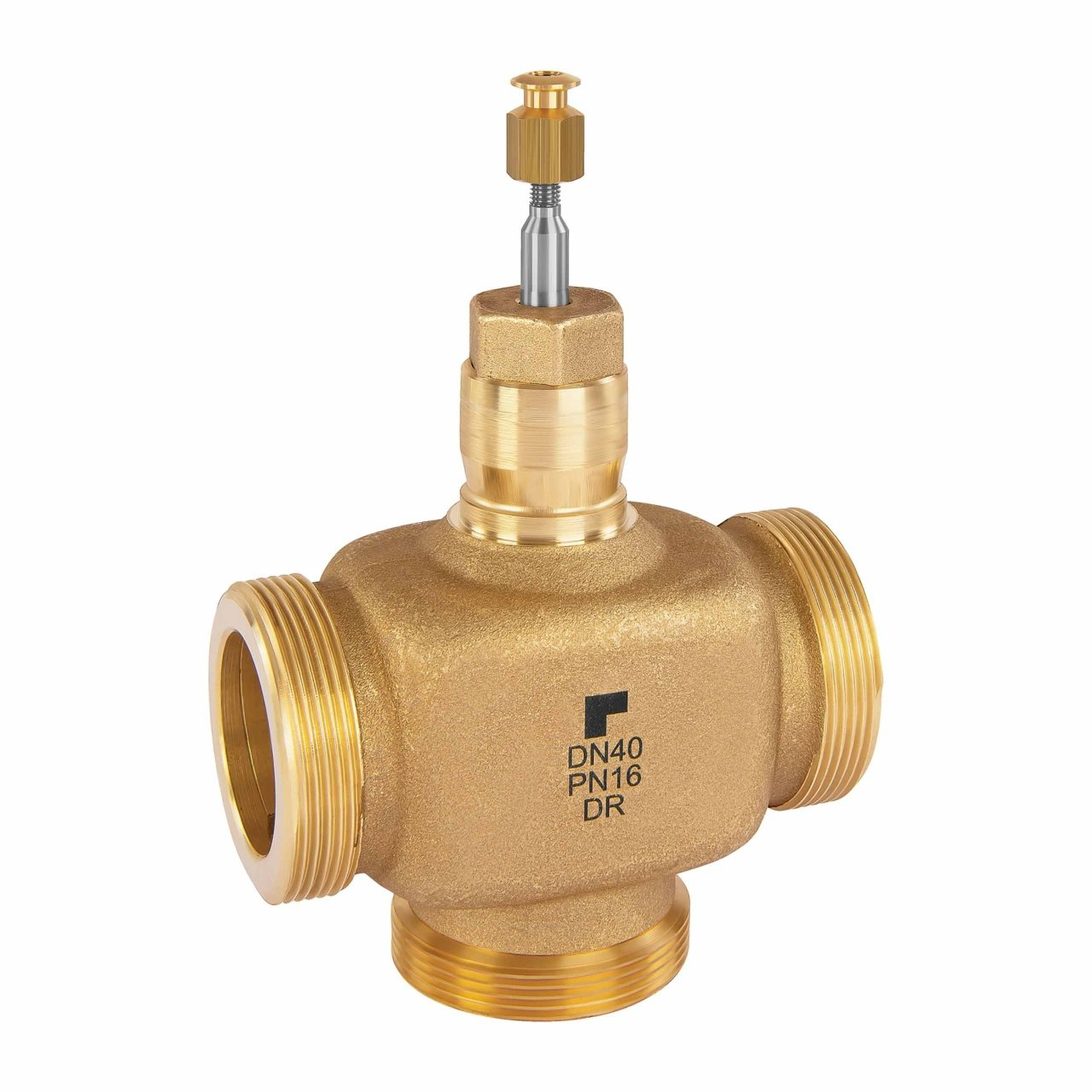

La valvola di regolazione a tre vie HoneywellXI40B25 con filettatura esterna Rp 1½" è destinata alla miscelazione o alla deviazione di acqua calda o refrigerata negli impianti di riscaldamento, VZT e climatizzazione. Portata nominale Kvs 25, PN 16, max. 170 °C. Maggiori informazioni
Consegna standard: 9-10 giorni lavorativi. Consegna espressa: 8-9 giorni lavorativi.
| Diametro nominale | DN 40 |
| Dimensione del collegamento | 1 1/2" |
| Portata | 25 m3/h |
| Pressione | PN 16 |
| Tipo di raccordo | Tre vie |
| Peso | 1.50 kg |
Honeywell XI40B25 è una valvola di regolazione lineare a tre vie con filettatura interna Rp 1½" (DN 40) per la miscelazione o l’intercettazione del flusso di acqua calda e refrigerata. La valvola, con corpo in ottone e corsa di 20 mm, è progettata per essere azionata da attuatori elettrici lineari della serie ML64... o ML74... e garantisce un controllo proporzionale preciso della temperatura negli impianti di riscaldamento, trattamento aria e climatizzazione.
La valvola XI40B25 trova impiego in installazioni industriali e commerciali dove è necessario regolare il flusso di acqua calda o refrigerata in circuiti aperti. Viene tipicamente installata in scambiatori di calore, unità di trattamento aria, ventilconvettori e reti centralizzate di climatizzazione. Grazie alla portata nominale Kvs 25 e all’attacco DN 40, è adatta a impianti di distribuzione di medie e grandi dimensioni in edifici amministrativi, stabilimenti industriali o hotel. La valvola è utilizzabile anche con miscele glicolate (soluzione acquosa secondo VDI 2035).
Il ramo A–AB ha una caratteristica equipercentuale, il ramo B–AB una caratteristica lineare. Ciò consente di adattare la valvola a diversi schemi di regolazione senza dover acquistare un altro tipo di valvola. Il campo di regolazione (rangeability) raggiunge il valore di 50:1, per cui la valvola funziona in modo affidabile anche con piccole aperture di corsa. Le perdite sulla sede sono ≤ 0,05 % del valore Kvs.
Il corpo valvola è realizzato in ottone, lo stelo in acciaio inox. Il premistoppa è costituito da anelli a V in PTFE autoassestanti rinforzati con fibre di carbonio, che non richiedono regolazione né sostituzione periodica. L’attacco flangiato della sede è, per il DN 40, integrato direttamente nel corpo valvola. La direzione del flusso è indicata da una freccia sul corpo: la valvola non deve essere installata con lo stelo al di sotto della posizione orizzontale.
Parametri tecnici:
La valvola è progettata per attuatori elettrici lineari Honeywell delle serie ML64... e ML74... con corsa di 20 mm. Per la regolazione a tre punti o flottante si utilizzano gli attuatori ML6420A (600 N, 230/24 V AC) e ML6421 (1 800 N, 230 V AC), mentre per il controllo modulante 0/2–10 V sono previsti gli attuatori ML7420A e ML7421. Sono disponibili anche varianti con molla di sicurezza – ML6425 e ML7425.
XE indica la variante con filettatura esterna (secondo DIN 2999), XI la variante con filettatura interna (secondo ISO 228). Per DN 40 ciò significa filettatura esterna G 2¼" per XE40B25 e filettatura interna Rp 1½" per XI40B25. Entrambe le varianti hanno parametri idraulici identici e differiscono solo per il tipo di collegamento alla tubazione.
Sì. La valvola è certificata per il funzionamento con acqua refrigerata e anche con miscele di acqua e glicole secondo VDI 2035. In caso di funzionamento alternato riscaldamento/raffrescamento, la differenza di temperatura tra i due fluidi non deve superare 60 K. Il limite inferiore della temperatura di esercizio è 2 °C, quello superiore 170 °C (con pressione massima ridotta a 1 490 kPa).
La valvola non deve essere installata con lo stelo al di sotto della posizione orizzontale. Il flusso deve corrispondere alla freccia indicata sul corpo. Il produttore raccomanda vivamente l’installazione di un filtro (retina) a monte della valvola, per evitare il deposito di impurità sulla sede e prolungare la durata del premistoppa. Gli accessori di collegamento (kit di raccordi ASV-CS-40-I-F) sono disponibili come accessori separati.
