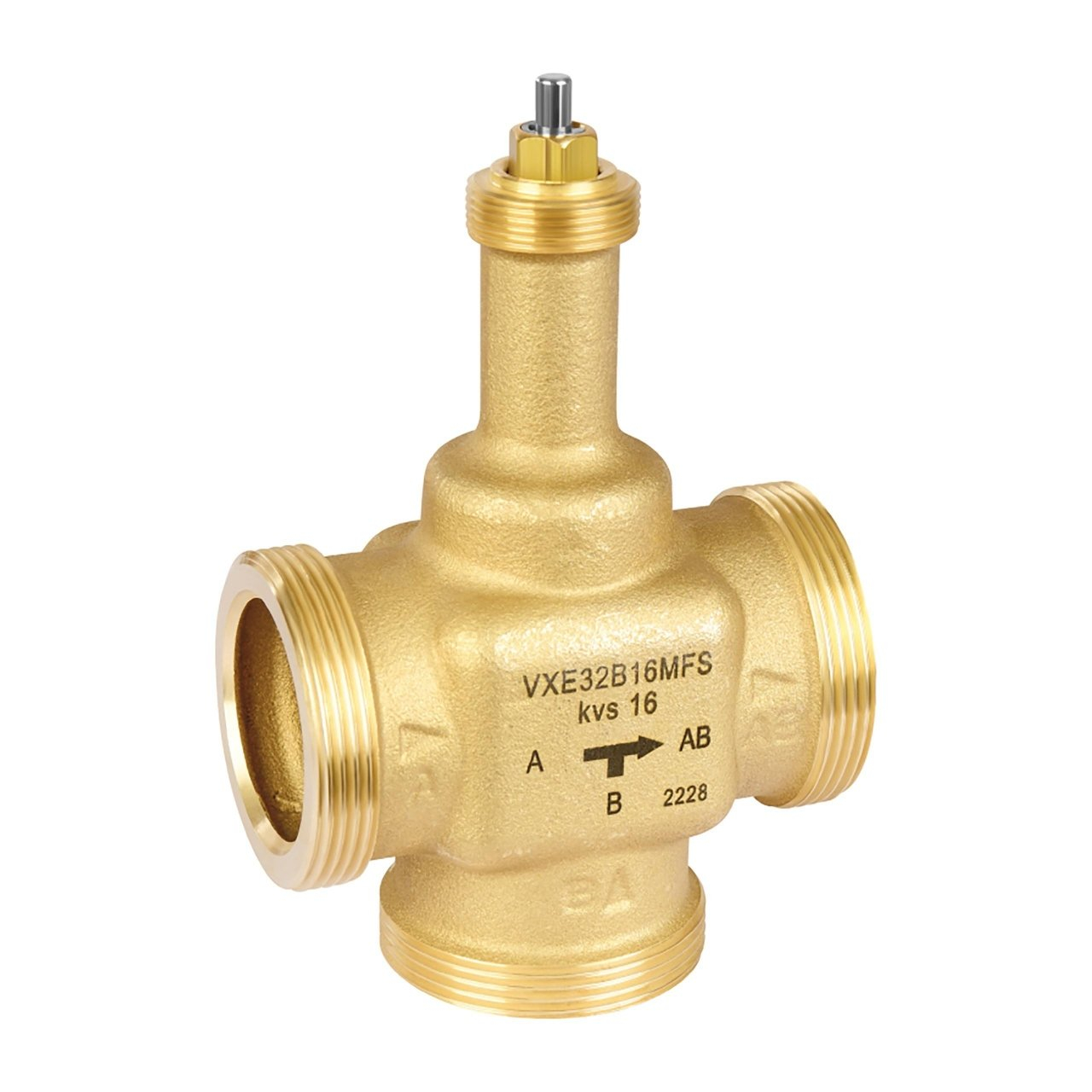

La valvola di regolazione a tre vie Honeywell VXE32B16MFSDN32 serve per la regolazione della portata di acqua calda o refrigerata nelle unità fan coil e nei piccoli riscaldatori. Funziona come valvola miscelatrice con otturatore bilanciato in pressione. Kvs 16, PN16, temperatura del fluido 2–130 °C. Maggiori informazioni
Consegna standard: 9-10 giorni lavorativi. Consegna espressa: 8-9 giorni lavorativi.
| Diametro nominale | DN 32 |
| Portata | 16 m3/h |
| Pressione | PN 16 |
| Temperatura del fluido | 2...130 °C |
| Tipo di connessione | Filettatura esterna |
| Tipo di raccordo | Tre vie |
| Peso | 2.10 kg |
Honeywell VXE32B16MFS è una piccola valvola di regolazione lineare a tre vie con filettatura esterna DN32, PN16 e valore Kvs 16. La valvola è progettata per la regolazione modulante della portata di acqua calda o refrigerata nelle unità fan coil e nei piccoli riscaldatori o raffreddatori in sistemi di regolazione elettronica della temperatura. Grazie all’otturatore bilanciato in pressione, la pressione di chiusura è uguale alla pressione di esercizio del sistema.
La VXE32B16MFS viene utilizzata soprattutto nelle unità fan coil di edifici residenziali e commerciali, in piccoli riscaldatori e raffreddatori d’aria e nei circuiti idraulici dei sistemi di regolazione elettronica del clima. La valvola funziona principalmente come valvola miscelatrice: la porta AB è l’uscita della portata totale, la porta A è l’ingresso regolato e la porta B è l’ingresso di bypass. Si consiglia l’installazione sul ritorno del circuito di tubazioni.
L’otturatore bilanciato in pressione integrato garantisce che la pressione di chiusura corrisponda alla pressione di esercizio del sistema: la valvola chiude quindi in modo affidabile anche con pressioni differenziali più elevate, senza la necessità di sovradimensionare l’attuatore. L’attuatore si monta tramite filettatura standard M30 × 1,5. La valvola viene fornita con un cappuccio di regolazione che consente l’apertura manuale della corsa durante il riempimento o la prima messa in servizio del sistema, anche senza attuatore collegato.
Il corpo valvola è realizzato in ottone resistente alla dezincificazione, lo stelo è in acciaio inox e la tenuta dell’otturatore è in EPDM. La filettatura esterna G 2" (DN32) con tenuta piana consente il collegamento mediante raccordi filettati: il kit di raccordi per diversi tipi di connessione (filettatura esterna e interna) è disponibile come accessorio. La valvola funziona con acqua o soluzione acquosa di glicole fino al 50%, in un intervallo di temperatura da 2 a 130 °C.
La valvola è progettata per attuatori con corsa di 6,5 mm e filettatura standard M30 × 1,5. Sono compatibili gli attuatori Honeywell/Resideo delle serie M6410C, M6410L, M7410C, M7410E (300 N, a 3 punti oppure 0/2–10 V) e inoltre ML6435B, ML7430E, ML7435E (400 N, ritorno a molla oppure modulazione 0/2–10 V). L’attuatore deve essere ordinato separatamente.
La valvola si installa sul ritorno rispettando il senso di flusso indicato sul corpo. Lo stelo della valvola non deve essere orientato verso il basso. La coppia di serraggio consigliata per i collegamenti è di 25–30 Nm. Il cappuccio di regolazione va rimosso solo al momento del montaggio dell’attuatore. Se la pressione differenziale nel punto di installazione supera 60 kPa, occorre considerare la possibile comparsa di rumore.
Per la versione a tre vie VXE DN32, la pressione massima di chiusura è di 300 kPa con l’utilizzo di un attuatore con forza di 300 N (M6410/M7410) e di 1 200 kPa con un attuatore da 400 N (ML6435B, ML7430E, ML7435E). Gli attuatori più potenti della serie ML sono quindi vantaggiosi in presenza di pressioni differenziali più elevate nel sistema.
La valvola ha una filettatura esterna G 2" con tenuta piana. Per il collegamento alla tubazione si utilizzano raccordi di adattamento della serie ASV-CS (Connection Set). Per DN32 si tratta del kit ASV-CS-32-O-F (adattamento a filettatura esterna R 1¼") oppure ASV-CS-32-I-F (adattamento a filettatura interna Rp 1¼"). Ogni kit contiene dado girevole, codolo e guarnizione. Poiché la VXE è una valvola a tre vie, sono necessari tre kit di raccordi.
