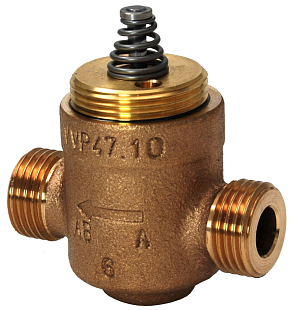

La valvola di regolazione a due vie Siemens VVP47.15-2.5 della gamma Acvatix™ è destinata alla regolazione della portata del fluido in circuiti idraulici chiusi di sistemi di ventilazione, climatizzazione e riscaldamento. Le applicazioni tipiche comprendono unità fan-coil, unità a induzione, piccoli riscaldatori e raffreddatori, sistemi a due tubi e a quattro tubi e la regolazione delle zone di riscaldamento negli edifici. Il corpo valvola è realizzato in bronzo CC491K (Rg5, max. 4 % Pb), lo stelo in acciaio inox. La valvola è dotata di caratteristica di portata lineare e comando manuale. Può essere abbinata ad attuatori elettromotorizzati SFP.., SSF161.05HF oppure ad attuatori elettrotermici STP..65..

Istruzioni di montaggio

La valvola a due vie dovrebbe essere montata preferibilmente sul ritorno, dove il premistoppa sarà esposto a temperature inferiori. A monte della valvola si consiglia di installare un filtro per aumentare l’affidabilità. Il senso di flusso deve corrispondere alla freccia riportata sulla valvola (A → AB). La posizione di montaggio è libera entro un intervallo di ±90° rispetto all’asse verticale dello stelo. La valvola e l’attuatore possono essere assemblati in loco senza utensili speciali. In caso di utilizzo dell’attuatore SFP.., prima del montaggio è necessario applicare l’anello di supporto AL50.

Manutenzione e assistenza

La valvola non richiede manutenzione. Il premistoppa dello stelo non è sostituibile: in caso di perdita è necessario sostituire l’intera valvola. Prima di qualsiasi intervento di assistenza, spegnere la pompa, scollegare l’alimentazione, chiudere le valvole di intercettazione e depressurizzare completamente e raffreddare il sistema. La garanzia è valida solo se vengono utilizzati gli attuatori Siemens indicati nella documentazione.
