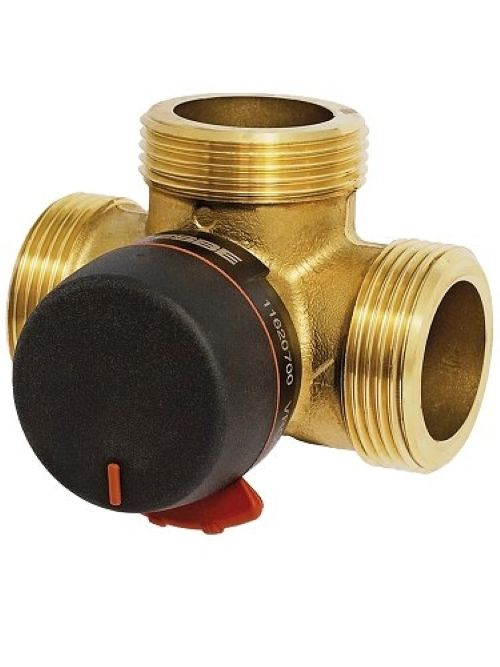

La valvola deviatrice a tre vie ESBE VRG 232 è realizzata in ottone DZR con protezione contro la dezincificazione. La valvola è adatta per applicazioni in cui non è richiesta una caratteristica di regolazione precisa. È inoltre dotata di una manopola manuale di regolazione con scala graduata, provvista anche di finecorsa. L’angolo di manovra della valvola è max. 90°. La scala posta sotto la manopola di regolazione può essere posizionata liberamente lungo il percorso di rotazione dell’otturatore della valvola miscelatrice, in funzione dell’orientamento della valvola nell’applicazione.

Il diametro nominale della valvola è DN 32, tuttavia la filettatura di collegamento è da 1 1/2".

Esempi di utilizzo

• Applicazioni di riscaldamento
• Raffrescamento
• Sistemi solari
• Ventilazione
• Distribuzioni centralizzate

La valvola VRG 232 può essere utilizzata come valvola deviatrice oppure come valvola miscelatrice.

Esempio di installazione

Servomotori compatibili

• Gamma completa di servomotori ESBE serie ARA 600 (l’adattatore è incluso nel servomotore).
• Serie di servomotori ESBE serie 90 (incl. regolatori 90C ecc.). È necessario installare l’adattatore VRG 801 - cod. articolo 16053300.
• Servomotori per ventilazione BELIMO - è possibile utilizzare qualsiasi servomotore (ad es. LM-A, NM-A, LF ecc.) in abbinamento all’adattatore tipo MK-VRG....
• Servomotori per valvole miscelatrici BELIMO NRD, HT in abbinamento con l’adattatore MS-NRE6.

Assistenza

Tutte le parti principali possono essere sostituite o ritenute nuovamente - sono disponibili un kit guarnizioni oppure un kit completo di revisione. Nella maggior parte dei casi non è necessario smontare la valvola dall’impianto durante l’assistenza.
