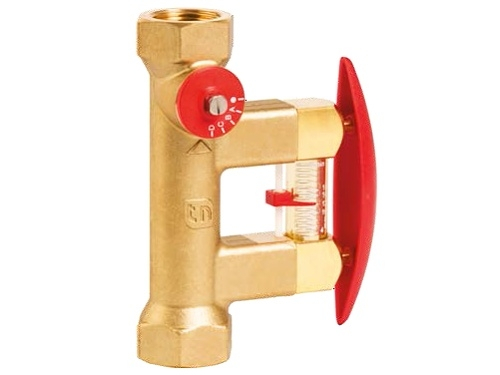

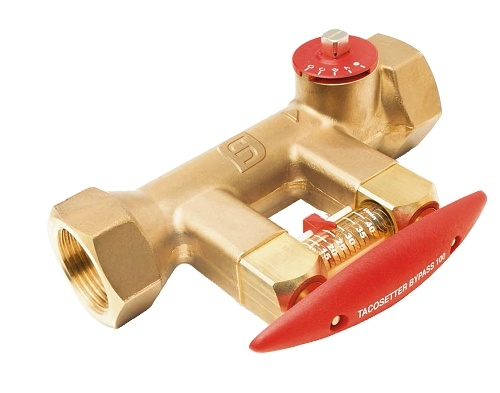

La valvola di bilanciamento Tacosetter Bypass 100 è destinata all’impiego per la regolazione diretta, la visualizzazione e la limitazione della portata negli impianti di riscaldamento. Tra i principali vantaggi della valvola figurano il bilanciamento preciso e rapido dell’impianto, la lettura diretta della portata impostata, la bassa perdita di carico e l’assenza di manutenzione.

Funzione

Bypass di chiusura automatico, disposto in parallelo al flusso principale, con unità di misura e indicazione.

L’unità di misura (l/min.) si trova nel bypass del flusso principale e non è attraversata da un flusso permanente. Si attiva secondo necessità premendo la manopola tramite le alette integrate. L’attivazione o la disattivazione del dispositivo di misura non influisce sulla portata principale.

Fluidi

• Acqua con idonei additivi anticorrosivi e antigelo
• Acqua di riscaldamento o di raffrescamento
• Acqua potabile (certificazioni SVGW, ACS)

Caratteristiche

• Esecuzione con filettatura interna
• Controllo visivo diretto della portata
• La quantità d’acqua richiesta può essere impostata in qualsiasi momento in modo preciso e continuo
• Non sono necessari ulteriori strumenti, diagrammi o tabelle
• La manutenzione è possibile con il sistema in piena pressione
• Temperatura del fluido max. 100 °C
• Pressione di esercizio max. 10 bar

Materiali impiegati

• Corpo valvola in ottone
• Tubo di misura in plastica
• Componenti interni in acciaio inox, ottone e plastica
• Tubo spia in plastica resistente al calore e agli urti
• Guarnizioni in EPDM
