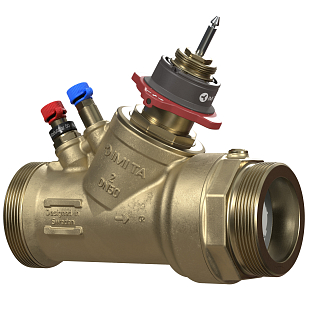

IMI TA TA-Modulator DN 40 è una valvola di bilanciamento e regolazione indipendente dalla pressione (PIBCV) per impianti di riscaldamento e raffrescamento. Sostituisce in un unico corpo valvola la valvola di bilanciamento, la valvola di regolazione e il regolatore ΔP. PN 25, portata 1.000–6.500 l/h. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Pressione nominale | PN 25 |
| Diametro nominale | DN 40 |
| Dimensione del collegamento | G 2" |
| Mezzo | Acqua |
| Raccordi di misurazione | Sì |
| Temperatura del fluido | -10...90 °C |
| Tipo di connessione | Filettatura esterna |
| Tipo di raccordo | A due vie |
| Peso | 3.20 kg |
IMI TA TA-Modulator DN 40 è una valvola di bilanciamento e regolazione indipendente dalla pressione (PIBCV) con regolazione continua della portata per impianti ad acqua di riscaldamento e raffrescamento. In un unico corpo combina la funzione di valvola di bilanciamento, valvola di regolazione e regolatore di pressione differenziale. Il corpo è realizzato in lega AMETAL® resistente alla dezincificazione, con attacco G2 a filettatura esterna secondo ISO 228, classe di pressione PN 25.
TA-Modulator DN 40 è progettata per circuiti di riscaldamento e raffrescamento in edifici commerciali, industriali e residenziali, ovunque sia necessario mantenere una portata e una temperatura stabili indipendentemente dalla variazione della pressione differenziale nella rete. Le applicazioni tipiche includono unità fan-coil, batterie di scambio per impianti di trattamento aria, travi fredde e circuiti di distribuzione del calore in impianti multizona. È adatta sia per nuove installazioni sia per interventi di riqualificazione, dove sostituisce la combinazione di più valvole semplificando notevolmente il bilanciamento idraulico. È particolarmente indicata per impianti con pompe a velocità variabile controllate da inverter (VFD), dove le condizioni di esercizio cambiano durante il funzionamento.
La caratteristica EQM dalla forma esclusiva garantisce, rispetto alle valvole lineari standard, una corsa utile fino a sei volte maggiore a parità di campo di regolazione. Il risultato è un adattamento più preciso della portata al fabbisogno effettivo, una temperatura più stabile nell’ambiente servito e l’eliminazione delle oscillazioni termiche causate da basse portate. Per DN 40 la portata qmax può essere regolata in continuo nell’intervallo 1.000–6.500 l/h (impostazione 0,8–2,0), la corsa dello stelo è di 15 mm.
Il regolatore di pressione differenziale integrato limita automaticamente la portata al valore preimpostato e impedisce sovraportate nell’intero impianto. La valvola consente inoltre di misurare direttamente in loco la portata e la pressione differenziale disponibile mediante lo strumento di bilanciamento IMI, senza necessità di smontare la tubazione. Questi dati servono per la diagnostica dell’impianto e l’ottimizzazione delle prestazioni delle pompe, contribuendo così alla riduzione dei costi di esercizio.
Per DN 40 sono prescritti gli attuatori TA-Slider 500 (forza di chiusura 500 N) oppure TA-Slider 750 (750 N), entrambi disponibili anche con funzione di sicurezza. L’attuatore TA-Slider 750 richiede l’ordine di un adattatore (cod. art. 322042-80800). Filettatura di collegamento dell’attuatore M30×1,5 (push/pull). La valvola può essere installata in qualsiasi posizione, purché venga rispettato il corretto senso di flusso indicato sul corpo. Per il montaggio e lo smontaggio dell’attuatore è necessario lasciare sopra di esso almeno 20 mm di spazio libero (TA-Slider 500). IMI TA sconsiglia l’uso di attuatori di altri produttori: la compatibilità non è garantita.
Parametri tecnici (DN 40, cod. art. 52 164-441):
PIBCV (Pressure Independent Balancing and Control Valve) combina in un unico corpo tre funzioni: bilanciamento idraulico, regolazione della portata e regolazione della pressione differenziale. Una normale valvola di regolazione si limita a strozzare la portata, ma non ne impedisce le variazioni quando cambia la pressione nella rete. TA-Modulator, al contrario, mantiene costante la portata impostata indipendentemente da ciò che accade nei circuiti circostanti: viene così meno la necessità di installare e tarare tre valvole separate e il bilanciamento idraulico dell’impianto risulta notevolmente semplificato.
Per DN 40 sono previsti gli attuatori TA-Slider 500 e TA-Slider 750. TA-Slider 500 si collega direttamente senza adattatore. TA-Slider 750 richiede un adattatore ordinabile separatamente (cod. art. 322042-80800). Entrambi gli attuatori sono disponibili anche nella versione con funzione di sicurezza. IMI TA sconsiglia l’uso di attuatori di altri produttori per questa valvola: la loro compatibilità non è garantita e può causare un funzionamento non corretto della regolazione.
Sì, la valvola è testata e approvata per acqua e liquidi neutri, comprese miscele antigelo a base di monoetilenglicole o monopropilenglicole fino a una concentrazione del 57%. Il campo di temperatura di esercizio da –10 a +90 °C copre le comuni applicazioni di raffrescamento e riscaldamento. Con temperatura del fluido inferiore a +2 °C è necessario isolare la valvola con isolamento a tenuta di vapore per evitare la formazione di ghiaccio sullo stelo; IMI TA offre a questo scopo sia un isolamento sagomato in EPP (cod. art. 52 164-905) sia una prolunga di sfiato.
L’impostazione della portata (qmax) si effettua ruotando la ghiera di regolazione sul valore desiderato nell’intervallo 0,8–2,0 dopo aver smontato l’attuatore. Non è possibile impostare un valore superiore a 2,0: si tratta di un limite costruttivo che garantisce la corretta calibrazione dell’attuatore. La misurazione della portata e della pressione differenziale disponibile si esegue collegando lo strumento di bilanciamento IMI TA alle prese di misura sul corpo valvola; lo strumento visualizza la portata attuale direttamente in l/h dopo l’inserimento del tipo, della dimensione e dell’impostazione della valvola.
