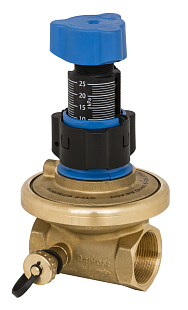

Danfoss ASV-PV 4G DN 15 è una valvola di bilanciamento automatico per impianti di riscaldamento a due tubi. Mantiene una pressione differenziale costante nella colonna montante, Δp 5–25 kPa. Rp ½, PN 16, 0–120 °C. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 15 |
| Dimensione del collegamento | Rp 1/2" |
| Portata | 1,6 m3/h |
| Pressione | PN 16 |
| Temperatura | 0...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.89 kg |
Danfoss ASV-PV 4G DN 15 (cod. art. 003Z5501) è una valvola di bilanciamento automatico di 4ª generazione progettata per il bilanciamento idraulico di impianti di riscaldamento e raffrescamento a due tubi. Funziona come regolatore di pressione differenziale: mantiene costante la differenza di pressione sulla colonna montante o sul ramo indipendentemente dal carico attuale dell’impianto. Si installa sulla tubazione di ritorno e lavora in coppia con la valvola associata (partner) ASV-BD o ASV-M sulla tubazione di mandata, alla quale è collegata tramite capillare – incluso nella fornitura.
La valvola è destinata al bilanciamento idraulico di impianti di riscaldamento a due tubi – più comunemente nelle colonne montanti verticali di edifici residenziali e commerciali oppure nei rami orizzontali. Ogni colonna montante è dotata di una propria regolazione della pressione differenziale, eliminando così i problemi di rumorosità delle valvole termostatiche, distribuzione non uniforme del calore e sprechi energetici. L’impianto viene suddiviso in zone indipendenti dalla pressione, per cui la messa in servizio non richiede un lungo bilanciamento manuale di ogni singolo ramo. La valvola è utilizzabile anche negli impianti di raffrescamento – sistemi fan-coil e soffitti raffrescati – ovunque sia richiesto il bilanciamento idraulico automatico con portata variabile.
La quarta generazione di ASV-PV consente la regolazione della pressione differenziale senza attrezzi: la scala di regolazione può essere ruotata sul valore desiderato semplicemente con un dito, mentre l’anello di bloccaggio impedisce modifiche involontarie dell’impostazione. La funzione di intercettazione è separata dal meccanismo di preregolazione – la chiusura non richiede attrezzi e non influisce sul valore Δp impostato. La valvola dispone di una funzione integrata di lavaggio (con accessorio cod. 003Z7850) e di scarico. L’altezza d’installazione compatta H min. 80 mm per DN 15 facilita il montaggio in installazioni con spazio limitato. Il corpo è in ottone, l’otturatore in ottone DZR, la membrana e gli O-ring in EPDM. Il capillare da 1,5 m è incluso in ogni fornitura.
Parametri tecnici – ASV-PV 4G DN 15 (003Z5501):
ASV-PV si installa sempre sulla tubazione di ritorno, nel senso della freccia indicata sul corpo valvola. Sulla tubazione di mandata si installa la valvola partner (ASV-BD o ASV-M) dello stesso diametro nominale. Le due valvole sono collegate tramite capillare – il capillare da 1,5 m è incluso nella confezione. Prima del collegamento ad ASV-PV, il capillare deve essere lavato dalla tubazione di mandata.
Con ASV-PV viene utilizzata o ASV-BD (valvola multifunzione con presa di misura, funzione di intercettazione e scarico; consente anche la limitazione della portata nella colonna montante), oppure la più semplice valvola di intercettazione ASV-M. Entrambi i tipi sono disponibili con lo stesso diametro nominale di ASV-PV. Per impianti con valvole termostatiche con preregolazione della portata, Danfoss raccomanda la combinazione ASV-PV + ASV-BD. La valvola partner va scelta con lo stesso diametro DN 15.
La regolazione si effettua senza attrezzi: sbloccare il fermo, ruotare la scala di regolazione sul valore desiderato e bloccarla nuovamente. Di fabbrica la valvola è impostata a 10 kPa, valore che corrisponde ai tipici impianti a radiatori. Il campo della molla 5–25 kPa è adatto per impianti a radiatori e a pavimento con basse perdite di carico sulla colonna montante. Se l’impianto richiede un’impostazione più elevata, Danfoss offre una versione con campo 20–60 kPa (cod. art. 003Z5542 per DN 15).
Sì. ASV-PV è progettata anche per il raffrescamento a portata variabile – sistemi fan-coil, soffitti raffrescati (chilled beams) e applicazioni simili, dove è necessario il bilanciamento idraulico automatico. La temperatura di esercizio della valvola è 0–120 °C. La versione standard è destinata ad acqua e miscele acquose; la compatibilità con il fluido specifico deve essere verificata prima dell’impiego.
Sì. Danfoss offre kit di assistenza per la sostituzione della molla – per il campo 5–25 kPa si tratta del kit cod. art. 003Z7841 (per DN 15–20). La molla può essere sostituita senza smontare la valvola dall’impianto. Sono inoltre disponibili manopole di ricambio cod. art. 003Z7855 per DN 15–25, capillari prolungati (2,5 m: 003Z0690; 5 m: 003L8153) e accessori per la misura della pressione differenziale o per il lavaggio.
