La valvola AB-PM della serie Danfoss è una valvola di bilanciamento automatico combinata per impianti di riscaldamento in edifici residenziali e commerciali, che in un unico corpo compatto garantisce la regolazione della pressione differenziale, la limitazione della portata e il controllo di zona. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 15 |
| Dimensione del collegamento | G 3/4" |
| Pressione | PN 16 |
| Temperatura | -10...120 °C |
| Tipo di connessione | Filettatura esterna |
| Peso | 0.59 kg |

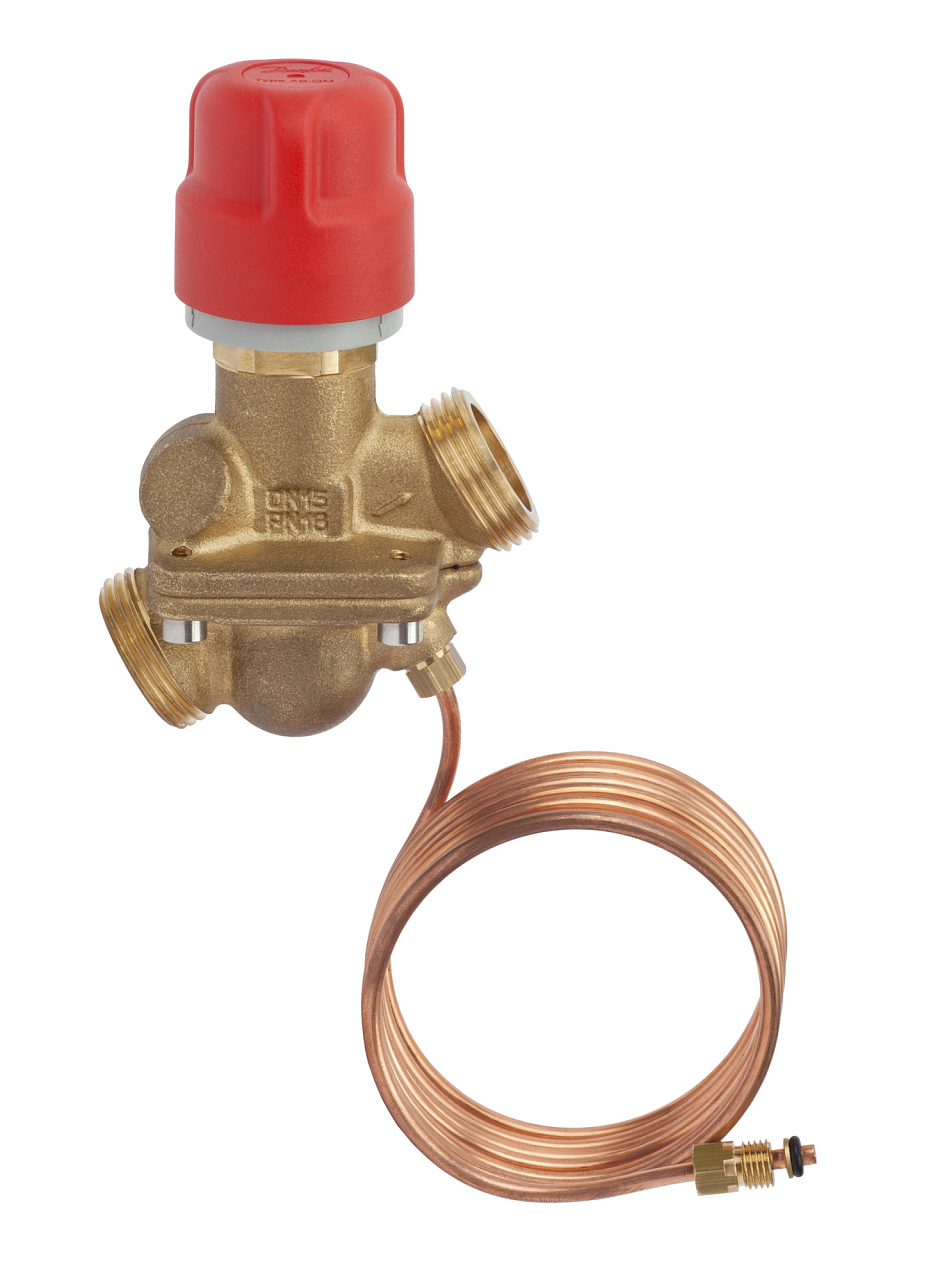

Danfoss AB-PM DN 15 è una valvola di bilanciamento automatico combinata per il bilanciamento idraulico degli impianti di riscaldamento degli appartamenti. In un unico corpo compatto integra tre funzioni: regolatore di pressione differenziale, valvola di regolazione con caratteristica lineare e limitatore di portata. La versione DN 15 con filetto esterno G ¾ A è destinata all’installazione sulla tubazione di mandata del circuito di riscaldamento.
La valvola AB-PM è progettata per impianti di riscaldamento di appartamenti in edifici residenziali e condomini. Si installa a monte della distribuzione di ogni appartamento, sia negli impianti con radiatori sia negli impianti di riscaldamento a pavimento (prima del collettore). Grazie alle dimensioni compatte, trova posto anche in cassette di distribuzione e vani tecnici di piccole dimensioni. La versione HP (alta pressione) è disponibile per impianti di riscaldamento a pavimento più estesi con pressioni differenziali più elevate.
La pressione più elevata della mandata agisce sul lato superiore della membrana di regolazione, mentre la pressione più bassa del tubo di ritorno viene convogliata tramite capillare sul lato inferiore. In caso di aumento della pressione a carico parziale, la membrana si chiude e mantiene costante la pressione differenziale nel circuito regolato. La parte di regolazione della valvola limita contemporaneamente la portata al valore impostato: tramite la posizione percentuale sulla valvola si seleziona la portata di progetto del circuito. Collegando l’attuatore TWA-Q (filetto M30 × 1,5), la valvola può essere trasformata in una valvola di zona con supporto per la riduzione notturna o il funzionamento vacanza.
Parametri tecnici – AB-PM DN 15 (003Z1402):
AB-PM si monta sulla tubazione di mandata nel senso della freccia riportata sul corpo valvola. Il capillare si collega alla tubazione di ritorno tramite l’adattatore fornito (1/16"–3/8") oppure tramite la valvola partner ASV-BD. Prima del montaggio, il capillare deve essere risciacquato.
Sì. Su AB-PM è possibile montare l’attuatore TWA-Q (24 V AC oppure 230 V AC, versione NO o NC, filetto M30 × 1,5). L’attuatore, in combinazione con un regolatore ambiente, consente il controllo di zona, la riduzione notturna o il funzionamento vacanza. L’accessorio per la limitazione della corsa in caso di utilizzo con attuatore TWA-Q è disponibile con codice 003Z1237.
La portata si imposta in percentuale sull’anello di regolazione della valvola: il 100% corrisponde alla portata nominale per il relativo DN. Per AB-PM DN 15 a Δpr = 10 kPa vale: impostazione 100% = 300 l/h, 50% = 150 l/h, ecc. L’impostazione può essere bloccata meccanicamente per evitare modifiche non autorizzate.
Normalmente no: il capillare di AB-PM si collega direttamente alla tubazione di ritorno tramite l’adattatore fornito. In alternativa, è possibile collegarlo alla valvola partner ASV-BD, ottenendo così funzioni di servizio estese: intercettazione dell’impianto, misurazione della portata o lavaggio senza smontare la valvola.
La versione standard AB-PM DN 15 (003Z1402) ha un campo di regolazione della pressione differenziale di 5–15 kPa e una Δp minima di esercizio di 18 kPa. La versione HP (003Z1412) è progettata per pressioni differenziali più elevate: regolazione Δp 10–25 kPa, Δp minima di esercizio 28 kPa. La versione HP viene scelta per impianti di riscaldamento a pavimento più estesi, dove la pressione disponibile nella rete è sensibilmente più alta.
