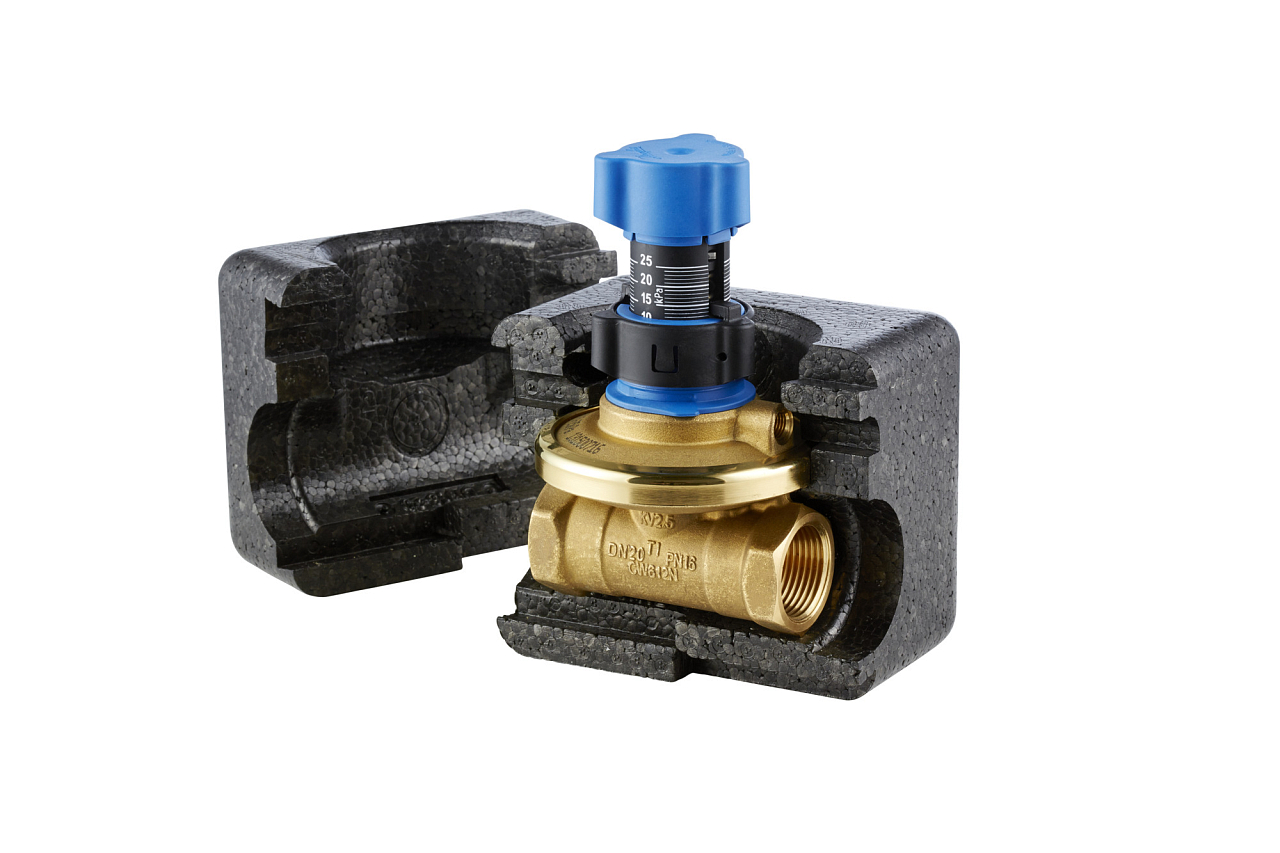

ASV-PV si installa sempre sulla tubazione di ritorno della colonna montante o dell’anello. La valvola partner (ASV-BD o ASV-M) viene installata sulla tubazione di mandata con lo stesso diametro nominale. Le due valvole vengono collegate tramite un tubo capillare lungo 1,5 m, incluso nella fornitura: attraverso di esso ASV-PV rileva la pressione sulla mandata e mantiene il differenziale impostato. La dimensione della valvola dovrebbe corrispondere al diametro della tubazione; il kVS di 6,3 m³/h per DN 32 copre una velocità dell’acqua di 0,3–0,8 m/s secondo VDI 2073.

La valvola è tarata in fabbrica a 10 kPa, un valore tipico per gli impianti a radiatori. La regolazione può essere modificata in modo continuo nell’intervallo 5–25 kPa ruotando lo stelo di regolazione sulla scala graduata senza chiave a brugola. La rotazione in senso orario aumenta il valore, quella in senso antiorario lo diminuisce. Nella 4ª generazione il meccanismo di intercettazione è strutturalmente separato da quello di regolazione, quindi la chiusura temporanea della valvola durante gli interventi di manutenzione non modifica il Δp impostato. Se è necessario regolare con maggiore precisione la portata nella colonna montante, è possibile aumentare il valore di Δp: il raddoppio della pressione di regolazione aumenta la portata di circa il 41%.

ASV-BD (codice 003Z4044 per DN 32) è una valvola combinata di intercettazione e misurazione con stazione di misura orientabile e prese di prova integrate. Consente di misurare la portata nella colonna montante e può essere commutata tra configurazione interna o esterna al circuito di regolazione anche durante il funzionamento in pressione: è quindi una scelta più universale, particolarmente adatta dove non è prevista la limitazione della portata su ogni corpo scaldante. ASV-M è una valvola di intercettazione più semplice, priva di queste funzioni, adatta quando la limitazione della portata è garantita da valvole termostatiche preregolabili su ogni radiatore. Entrambe le valvole partner sono disponibili con lo stesso diametro nominale DN 32.

Sì. Negli impianti di riscaldamento a pavimento, ASV-PV viene installata su ciascun collettore con preregolazione integrata, garantendo una pressione differenziale costante per i circuiti ramificati. Negli impianti di raffrescamento a portata variabile (ventilconvettori, soffitti radianti raffrescanti) la valvola funziona secondo lo stesso principio del riscaldamento. Il campo di temperatura 0–120 °C non rappresenta alcuna limitazione per le normali applicazioni di riscaldamento o raffrescamento.

Per ASV-PV DN 32 sono disponibili kit di manutenzione per membrana e molla per il campo 5–25 kPa (003Z7843) e 20–60 kPa (003Z7833). La manopola di regolazione di ricambio è disponibile con il codice 003Z7857 (per DN 32–50). L’attacco per la misurazione della pressione differenziale (003L8143) consente una verifica precisa della taratura durante il funzionamento. I tubi capillari sono disponibili nelle lunghezze di 2,5 m (003Z0690) e 5 m (003L8153) come alternativa al tubicino da 1,5 m incluso.
