Danfoss ASV-PV 4G DN 25 è un regolatore di pressione differenziale per impianti di riscaldamento bitubo. Si installa sulla tubazione di ritorno e mantiene costante il Δp nella colonna montante o nel ramo. Campo di regolazione 5–25 kPa, kVS 4,0 m³/h, con isolamento EPP. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 25 |
| Portata | 4 m3/h |
| Pressione | PN 16 |
| Temperatura | 0...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 1.45 kg |

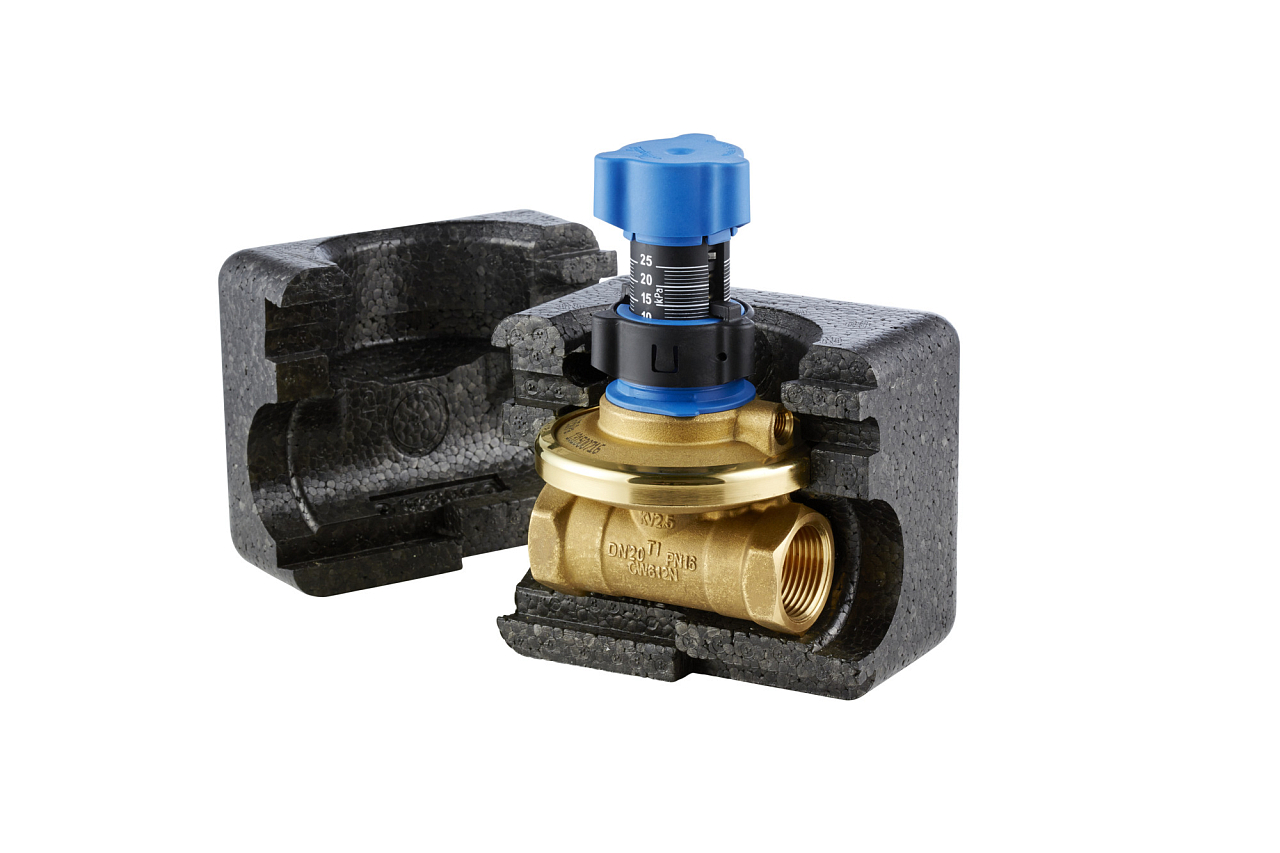

Danfoss ASV-PV 4G DN 25 (003Z5603) è una valvola di bilanciamento automatica – regolatore di pressione differenziale di 4ª generazione per impianti di riscaldamento e raffrescamento bitubo. Si installa sulla tubazione di ritorno e, in combinazione con la valvola partner (ASV-BD o ASV-M), mantiene costante la pressione differenziale sulla colonna montante o sul ramo orizzontale, indipendentemente dal carico attuale dell’impianto. La fornitura comprende un tubo capillare di 1,5 m e un guscio isolante in EPP resistente fino a +120 °C.
ASV-PV 4G trova impiego soprattutto in edifici residenziali e amministrativi con impianto di riscaldamento bitubo, dove è necessario mantenere dinamicamente la pressione differenziale nelle singole colonne montanti o nei rami orizzontali. La valvola crea condizioni di pressione stabili per le valvole termostatiche sui radiatori, eliminando così sovraportate, riscaldamento non uniforme degli ambienti e rumori causati da un impianto idraulicamente sbilanciato. Può essere utilizzata anche nel riscaldamento a pavimento, in combinazione con collettori con preregolazione integrata, oppure in applicazioni di raffrescamento a portata variabile, come ventilconvettori e travi fredde.
Rispetto alle generazioni precedenti, ASV-PV 4G introduce diversi miglioramenti pratici. La regolazione della pressione differenziale sulla scala lineare non richiede una chiave a brugola: basta sbloccare l’anello di regolazione, ruotarlo sul valore desiderato e bloccarlo nuovamente. La funzione di intercettazione è meccanicamente separata dal meccanismo di regolazione, per cui la chiusura di servizio del ramo non modifica il Δp impostato. La funzione di lavaggio integrata consente il lavaggio della tubazione attraverso la valvola mediante l’apposito accessorio di lavaggio (003Z7850) senza smontare il gruppo. La membrana è strutturalmente adattata al relativo diametro nominale, garantendo precisione e sensibilità di regolazione costanti su tutta la gamma DN 15–50.
Parametri tecnici (DN 25, 003Z5603):
ASV-PV si installa esclusivamente sulla tubazione di ritorno, nel senso della freccia indicata sul corpo valvola. La valvola partner (ASV-BD o ASV-M) si monta sulla tubazione di mandata. Le due valvole vengono collegate tramite il tubo capillare in dotazione da 1,5 m, che trasmette l’impulso di pressione dalla mandata alla membrana del regolatore.
La regolazione nella 4ª generazione non richiede alcun utensile. La procedura si articola in tre fasi: sbloccare l’anello di regolazione, ruotarlo sul valore desiderato sulla scala lineare e bloccarlo nuovamente. La taratura di fabbrica è 10 kPa, valore che corrisponde ai tipici impianti a radiatori. Il valore può essere modificato in qualsiasi momento nel campo 5–25 kPa; sostituendo la molla (kit di ricambio 003Z7832) è possibile passare al campo 20–60 kPa.
ASV-PV 4G si abbina alla valvola partner ASV-BD (valvola di intercettazione e preregolazione con stazione di misura orientabile e attacchi per sonde ad ago da 3 mm, kVS 9,5 m³/h per DN 25) oppure ASV-M (valvola di intercettazione, kVS 4,0 m³/h per DN 25). La scelta dipende dal fatto che la limitazione della portata venga realizzata a livello della colonna montante (ASV-BD all’interno dell’anello di regolazione) oppure su ciascuna valvola del radiatore separatamente (ASV-BD o ASV-M al di fuori dell’anello di regolazione). Entrambe le valvole partner vanno scelte con lo stesso diametro nominale DN 25.
Sì. Nel riscaldamento a pavimento, ASV-PV si monta sul collettore e garantisce un Δp costante per tutti i circuiti, idealmente in combinazione con collettori con preregolazione della portata integrata. Negli impianti di raffrescamento a portata variabile (ventilconvettori, travi fredde), la valvola assicura ugualmente il bilanciamento idraulico automatico. Il campo di esercizio 0 … +120 °C copre sia le applicazioni di riscaldamento sia quelle di raffrescamento.
La confezione contiene la valvola ASV-PV 4G DN 25 con filetto femmina Rp 1 (ISO 7/1), un tubo capillare da 1,5 m con attacco G 1/16 A e un guscio isolante in EPP per DN 25 (cod. art. 003Z7802) resistente fino a 120 °C con fissaggio click-on. Accessori come l’adattatore di lavaggio (003Z7850), l’attacco di misura per il raccordo di scarico fanghi (003L8143) oppure il kit di ricambio per assistenza per il campo 5–25 kPa (003Z7842) devono essere ordinati separatamente.
