La valvola di bilanciamento automatico Danfoss ASV-PV 4G DN 20 (003Z5602) con isolamento in EPP regola la pressione differenziale nella colonna montante di un impianto di riscaldamento bitubo. Campo di regolazione 5–25 kPa, PN 16, Rp ¾. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 20 |
| Dimensione del collegamento | Rp 3/4" |
| Portata | 2,5 m3/h |
| Pressione | PN 16 |
| Temperatura | 0...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.96 kg |
Danfoss ASV-PV 4G DN 20 (003Z5602) è una valvola di bilanciamento automatico – regolatore di pressione differenziale di 4ª generazione per impianti di riscaldamento bitubo. Mantiene la pressione differenziale impostata sulla colonna montante o sul circuito indipendentemente dal carico attuale dell’impianto, garantendo così un bilanciamento idraulico permanente. La versione 003Z5602 viene fornita con cappuccio isolante in EPP e tubicino impulsivo di lunghezza 1,5 m.
ASV-PV è progettato per impianti a radiatori bitubo in edifici residenziali, amministrativi e commerciali, dove una pressione differenziale variabile causa surriscaldamento o insufficiente riscaldamento dei locali, rumore nei radiatori e un consumo energetico inutilmente elevato. La valvola trova impiego anche negli impianti di riscaldamento a pavimento con collettori e nei sistemi di raffrescamento a portata variabile (fan-coil, chilled beam). Si installa sulla tubazione di ritorno della colonna montante o del circuito e si collega tramite tubicino impulsivo alla valvola partner ASV-BD o ASV-M installata sulla tubazione di mandata.
La quarta generazione di ASV-PV consente di impostare la pressione differenziale semplicemente ruotando l’anello di regolazione manuale, senza chiave a brugola. Il valore si legge direttamente sulla scala numerica lineare e, una volta impostato, può essere fissato con il bloccaggio, che impedisce modifiche accidentali o non autorizzate. La funzione di intercettazione è strutturalmente separata dal meccanismo di regolazione: la chiusura dell’impianto non modifica il valore Δp impostato. La valvola dispone inoltre di una funzione integrata per il lavaggio della tubazione e lo scarico.

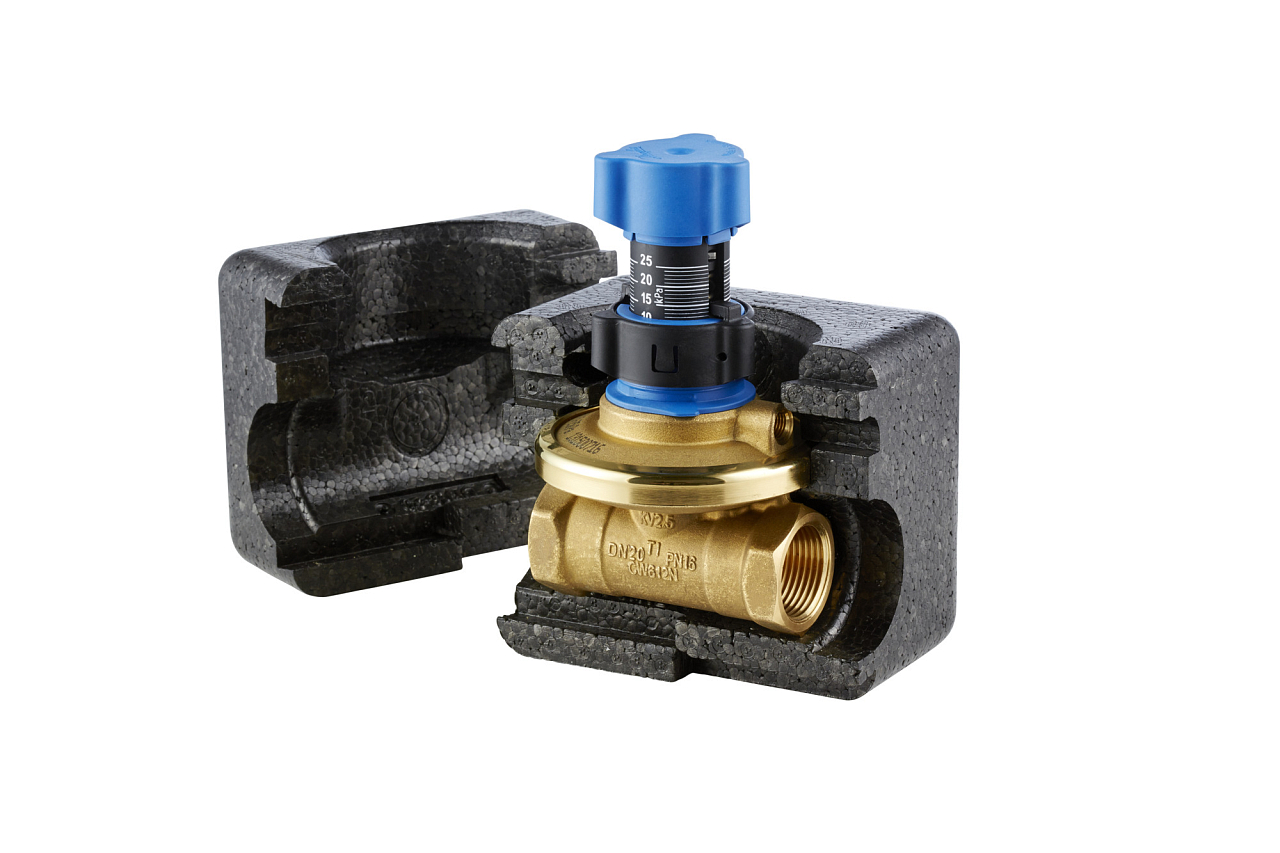

La versione 003Z5602 viene fornita con un cappuccio isolante a scatto in polipropilene espanso (EPP), che si monta senza attrezzi. L’isolamento protegge la valvola dalle perdite termiche ed è dimensionato per funzionamento continuo fino a 120 °C. Il materiale soddisfa la classe di reazione al fuoco B2 secondo DIN 4102. Per le versioni ASV-PV senza isolamento, il cappuccio EPP per DN 15–20 (codice 003Z7800) può essere acquistato separatamente come accessorio.
Parametri tecnici (DN 20, 003Z5602):
ASV-PV si installa sulla tubazione di ritorno della colonna montante o del circuito: la portata deve corrispondere alla direzione della freccia sul corpo valvola. La valvola partner (ASV-BD o ASV-M, sempre dello stesso DN) viene installata sulla tubazione di mandata. Le due valvole vengono collegate con il tubicino impulsivo in dotazione (1,5 m). Prima di collegare il tubicino ad ASV-PV, è necessario lavarlo dal lato mandata. Le dimensioni compatte facilitano il montaggio anche in spazi ristretti: tutti gli elementi di servizio (intercettazione, regolazione, scarico) sono concentrati in un settore di 90° e sono accessibili da qualsiasi lato.
La valvola partner si sceglie dalla gamma ASV-BD o ASV-M, sempre con lo stesso DN di ASV-PV (qui DN 20). ASV-BD è una valvola combinata di intercettazione e preregolazione con stazione di misura orientabile: consente la limitazione della portata sulla colonna montante e la misurazione della portata senza scollegare l’impianto. Può essere commutata tra configurazione all’interno e all’esterno del circuito di regolazione anche durante il funzionamento in pressione. ASV-M è una valvola di intercettazione più semplice, adatta per impianti in cui la portata è limitata singolarmente su ogni terminale (valvola termostatica con preregolazione).
L’impostazione di fabbrica della valvola 003Z5602 è 10 kPa, nel campo 5–25 kPa. La modifica dell’impostazione non richiede attrezzi: sbloccare il fermo, ruotare l’anello graduato sul valore desiderato e bloccare nuovamente il fermo. Ruotando verso destra il valore Δp aumenta, verso sinistra diminuisce. Se il campo 5–25 kPa non è adatto al vostro impianto, sono disponibili versioni con campo 20–60 kPa oppure un kit di servizio con molla per la riconfigurazione della valvola durante il funzionamento in pressione.
Sì. ASV-PV è adatto anche per sistemi di raffrescamento a portata variabile, ad esempio fan-coil o chilled beam (travi fredde). Il campo di temperatura di esercizio della valvola è 0–120 °C. Per impianti di raffrescamento con temperature inferiori al punto di rugiada, è necessario verificare se l’isolamento EPP fornito sia sufficiente dal punto di vista della condensazione superficiale dell’umidità; in caso contrario, è necessario un isolamento aggiuntivo a tenuta di vapore.
La confezione della versione 003Z5602 contiene la valvola ASV-PV DN 20, il tubicino impulsivo lungo 1,5 m (G 1/16 A) e il cappuccio isolante EPP. Come accessori sono disponibili tubicini impulsivi più lunghi (2,5 m – 003Z0690 oppure 5 m – 003L8153), connettore aggiuntivo per la misurazione della pressione differenziale (003L8143), attacco di sfiato (003L8141), kit di servizio membrana per campo 5–25 kPa (003Z7841) o 20–60 kPa (003Z7831) e bocchettoni filettati o a saldare per le versioni con filetto esterno.
