ASV-PV si installa sulla tubazione di ritorno. La valvola partner ASV-BD o ASV-M si installa sulla tubazione di mandata con lo stesso diametro nominale. Le due valvole vengono collegate tramite il tubicino impulsivo lungo 1,5 m (G 1/16 A), incluso nella fornitura. L’informazione di pressione dalla tubazione di mandata viene trasmessa attraverso il tubicino alla membrana del regolatore ASV-PV, che mantiene quindi la pressione differenziale impostata indipendentemente dal carico del resto dell’impianto.

Dipende dal fatto che sia necessario limitare la portata a livello di colonna montante. ASV-BD (valvola combinata di preregolazione e intercettazione con stazione di misura rotante) consente di impostare la portata massima per l’intero ramo, soluzione adatta dove non è presente la preregolazione su ogni valvola termostatica del radiatore. ASV-M è una valvola di intercettazione più semplice, priva della funzione di limitazione della portata; si sceglie quando la portata è limitata dalla preregolazione delle valvole termostatiche (ad es. Danfoss RA-N) su ogni radiatore. In entrambi i casi, ASV-BD e ASV-M sono forniti nello stesso DN di ASV-PV.

La regolazione si effettua tramite la scala rotante direttamente sul corpo valvola, senza attrezzi. Ruotando l’anello di regolazione in senso orario si aumenta il valore, in senso antiorario lo si diminuisce. Il campo per la variante 003Z5601 è 5–25 kPa; la valvola è tarata in fabbrica a 10 kPa, valore che corrisponde ai tipici impianti a radiatori. Dopo la regolazione, bloccare l’anello di arresto per evitare spostamenti involontari. Se è necessario un campo diverso, Danfoss offre un kit di assistenza per il campo 20–60 kPa (molla di ricambio).

La funzione di lavaggio consente la portata completa attraverso la valvola indipendentemente dalla regolazione della pressione differenziale: è utile durante la messa in servizio dell’impianto, quando è necessario lavare le tubazioni prima dell’avvio della regolazione. Per l’attivazione è necessario l’accessorio 003Z7850 (adattatore di lavaggio ASV-PV), da ordinare separatamente. Si tratta di una novità della 4ª generazione rispetto ai modelli ASV più vecchi.

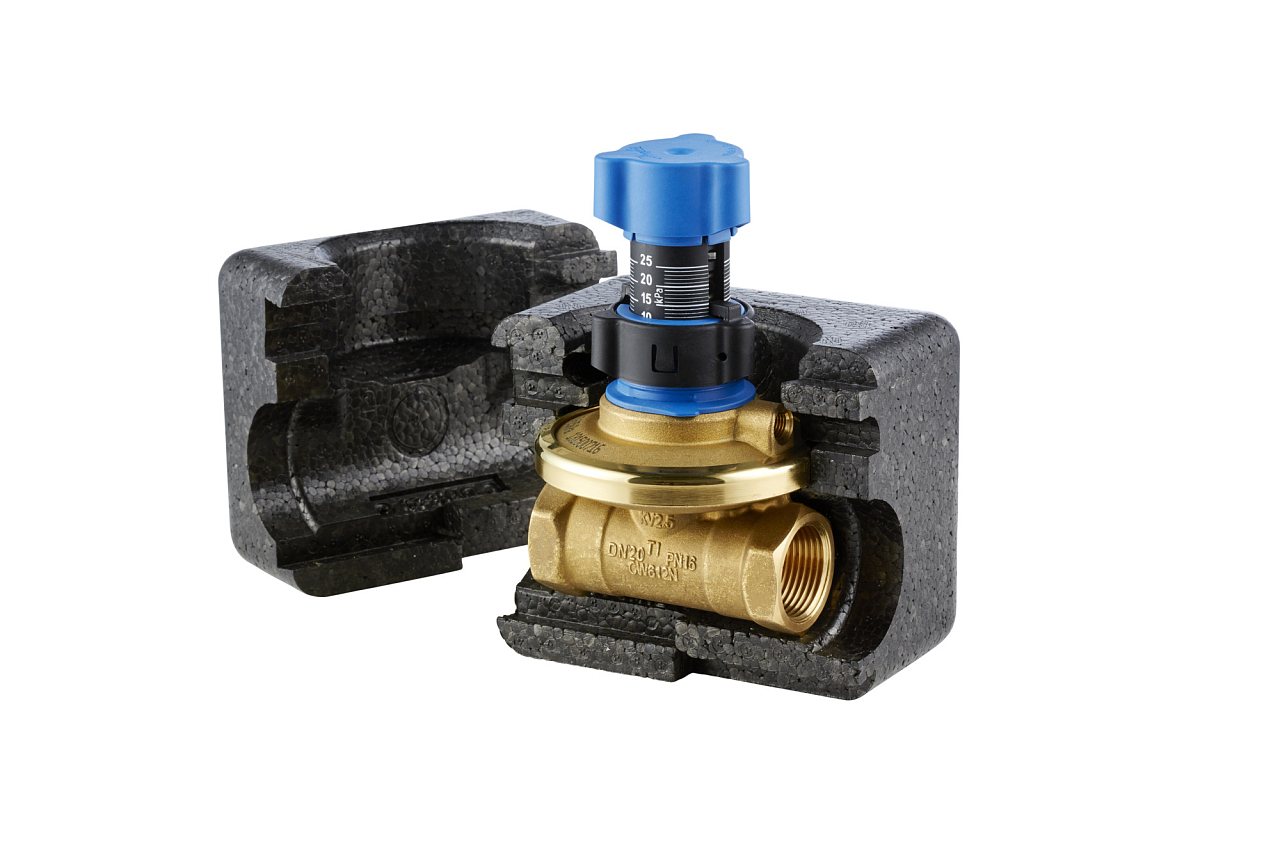

Sì: per la variante 003Z5601 il guscio isolante nero in EPP con fissaggio click-lock è incluso nella fornitura (è compreso nel codice d’ordine, a differenza della variante 003Z5501 senza isolamento). L’isolamento in EPP è dimensionato per una temperatura del fluido fino a 120 °C, coprendo così l’intero campo di esercizio della valvola. L’isolamento grigio in EPS disponibile come accessorio per altri modelli della serie ASV è dimensionato solo fino a 80 °C e non è necessario per la variante 4G con EPP.
