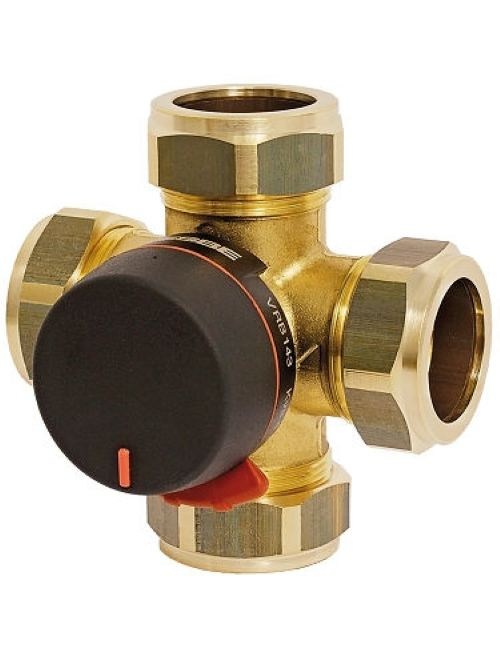

La valvola miscelatrice bivalente ESBE serie VRB 143 è realizzata in ottone DZR con protezione contro la dezincificazione. La valvola è destinata ad applicazioni con due fonti di calore indipendenti collegate in serie o in parallelo. La valvola è dotata di una manopola manuale di regolazione con scala graduata, inoltre provvista di finecorsa. L’angolo di manovra della valvola è max. 90 °C. La scala graduata posta sotto la manopola di regolazione può essere posizionata liberamente lungo la corsa di rotazione dell’otturatore della valvola miscelatrice, in funzione dell’orientamento della valvola nell’applicazione.

Esempi di utilizzo

• Riscaldamento
• Raffrescamento
• Riscaldamento a pavimento
• Sistemi solari
• Serbatoi di accumulo con richiesta di due uscite

Esempio di installazione

Funzione

La valvola VRB 143 dispone di due ingressi provenienti dalle fonti di calore. Possono essere collegati in serie o in parallelo. La fonte di energia più economica può essere collegata all’ingresso 1 e la fonte di riserva all’ingresso 2. Se si verifica una condizione in cui non vi è richiesta di calore, entrambi gli ingressi sono chiusi. Quando è richiesto calore, si apre dapprima l’ingresso 1 fino a quando non è completamente aperto. In caso di maggiore richiesta di calore, inizia ad aprirsi progressivamente anche l’ingresso della fonte 2 e contemporaneamente a chiudersi parzialmente l’ingresso 1. Nella fase finale, l’ingresso 1 è completamente chiuso e l’ingresso 2 è completamente aperto. Il funzionamento è sostanzialmente simile a quello di una valvola a tre vie, ma con la differenza di avere due ingressi invece di uno.

Assistenza e manutenzione

Tutti i componenti principali possono essere sostituiti o ritenutati: sono disponibili un kit guarnizioni oppure un kit completo di revisione. Nella maggior parte dei casi, durante l’assistenza non è necessario smontare la valvola dall’impianto.
