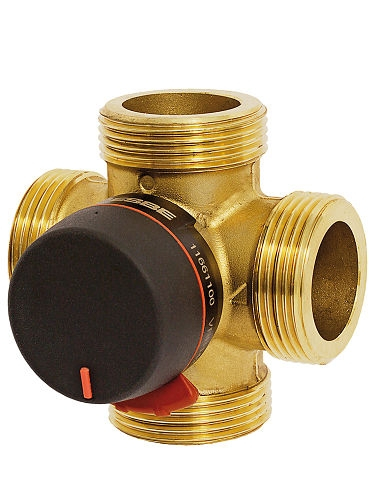

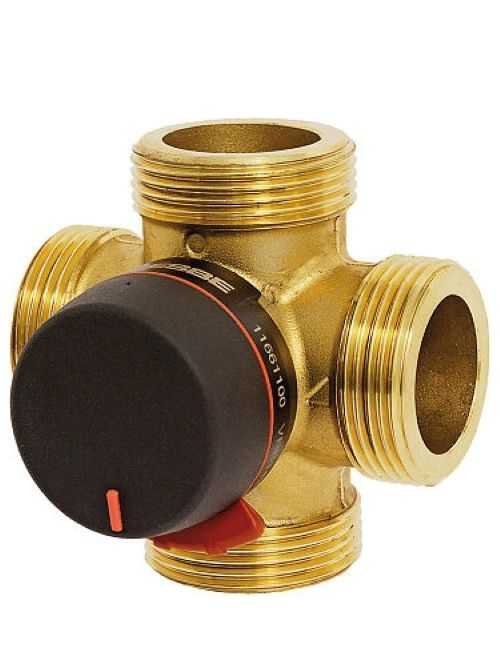

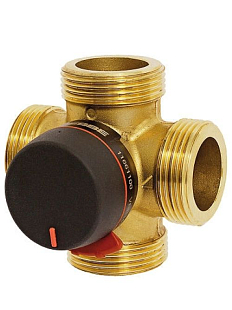

La valvola miscelatrice bivalente ESBE serie VRB 142 è realizzata in ottone DZR con protezione contro la dezincificazione. La valvola è destinata ad applicazioni con due fonti di calore indipendenti collegate in serie o in parallelo. La valvola è dotata di una manopola manuale di regolazione con scala graduata, provvista inoltre di finecorsa. L’angolo di manovra della valvola è max. 90 °. La scala graduata posizionata sotto la manopola di regolazione può essere collocata liberamente lungo il percorso di rotazione dell’otturatore della valvola miscelatrice, in funzione dell’orientamento della valvola nell’applicazione.

Esempi di utilizzo

• Riscaldamento
• Raffrescamento
• Riscaldamento a pavimento
• Sistemi solari
• Serbatoi di accumulo con richiesta di due uscite

Esempio di installazione

Funzione

La valvola VRB 142 dispone di due ingressi provenienti dalle fonti di calore. Possono essere collegati in serie o in parallelo. La fonte di energia più economica può essere collegata all’ingresso 1 e la fonte di riserva all’ingresso 2. Se si verifica una condizione in cui non vi è richiesta di calore, entrambi gli ingressi sono chiusi. Quando è richiesto calore, si apre dapprima l’ingresso 1 fino a quando non è completamente aperto. In caso di maggiore richiesta di calore, inizia ad aprirsi progressivamente anche l’ingresso dalla fonte 2, chiudendo contemporaneamente l’ingresso 1. Nella fase finale, l’ingresso 1 è completamente chiuso e l’ingresso 2 completamente aperto. Il funzionamento è sostanzialmente simile a quello di una valvola a tre vie, ma con la differenza di due ingressi anziché uno.

Assistenza e manutenzione

Tutte le parti principali possono essere sostituite o rimesse a tenuta: sono disponibili un kit guarnizioni o un kit completo di revisione. Nella maggior parte dei casi, durante l’assistenza non è necessario smontare la valvola dall’impianto.
