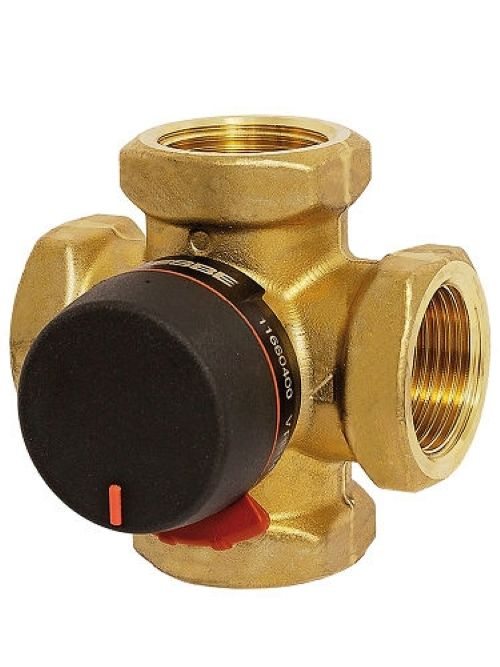

La valvola miscelatrice bivalente ESBE serie VRB 141 è realizzata in ottone tipo DZR con protezione contro la lisciviazione dello zinco. L'uso della valvola è destinato ad applicazioni con due fonti di calore indipendenti collegate in serie o in parallelo. La valvola è dotata di una manopola di regolazione con scala, che è inoltre dotata di arresti finali. Il raggio d'azione della valvola è max. 90 °C. La scala posizionata sotto la manopola di regolazione può essere collocata liberamente lungo il percorso di rotazione del cuore della valvola miscelatrice a seconda dell'orientamento della valvola nell'applicazione.

Esempi di utilizzo

• Riscaldamento
• Raffreddamento
• Riscaldamento a pavimento
• Sistemi solari
• Serbatoi di accumulo con richiesta di due uscite

Esempio di installazione

Funzioni

La valvola VRB 141 ha due ingressi dalle fonti di calore. Possono essere collegati in serie o in parallelo. La fonte di energia più economica può essere collegata all'ingresso 1 e la fonte di riserva all'ingresso 2. Se si verifica una condizione in cui non vi è richiesta di calore, entrambi gli ingressi sono chiusi. Quando c'è bisogno di calore, si apre prima l'ingresso 1 fino a quando è completamente aperto. In caso di maggiore necessità di calore, inizia ad aprirsi gradualmente anche l'ingresso dalla fonte 2 e contemporaneamente a chiudersi l'ingresso 1. La fase finale è l'ingresso 1 completamente chiuso e l'ingresso 2 completamente aperto. La funzione è in linea di principio simile a quella di una valvola a tre vie, ma con la differenza di due ingressi rispetto a uno.

Servizio e manutenzione

Tutte le parti principali possono essere sostituite o risigillate - è disponibile un kit di guarnizioni o un kit di ristrutturazione completo. Nella maggior parte dei casi non è necessario rimuovere la valvola dall'applicazione durante il servizio.
