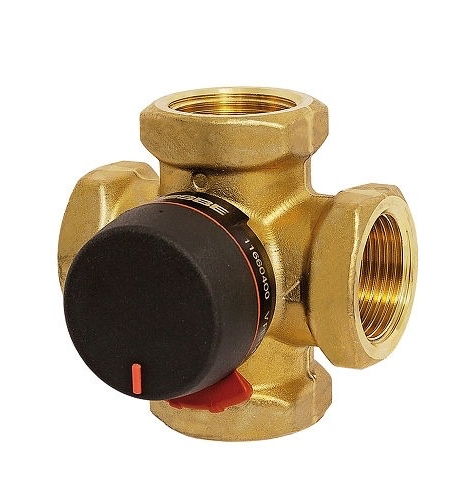

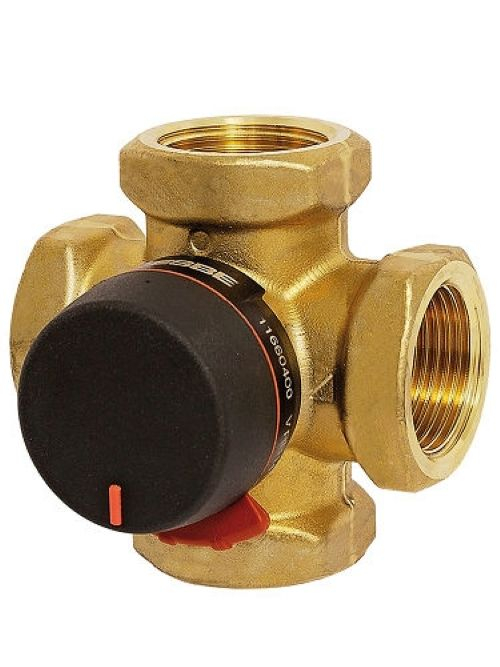

La valvola miscelatrice bivalente ESBE serie VRB 141 è realizzata in ottone tipo DZR con protezione contro la lisciviazione dello zinco. L'uso della valvola è destinato ad applicazioni con due fonti di calore indipendenti collegate in serie o in parallelo. La valvola è dotata di una manopola di regolazione con scala, che è inoltre dotata di arresti finali. Il raggio d'azione della valvola è max. 90 °C. La scala posizionata sotto la manopola di regolazione può essere posizionata liberamente lungo il percorso di rotazione del cuore della valvola miscelatrice a seconda dell'orientamento della valvola nell'applicazione.

Esempi di utilizzo

• Riscaldamento
• Raffreddamento
• Riscaldamento a pavimento
• Sistemi solari
• Serbatoi di accumulo con richiesta di due uscite

Esempio di installazione

Funzione

La valvola VRB 141 ha due ingressi dalle fonti di calore. Possono essere collegati in serie o in parallelo. La fonte di energia più economica può essere collegata all'ingresso 1 e la fonte di riserva all'ingresso 2. Se si verifica una situazione in cui non c'è richiesta di calore, entrambi gli ingressi sono chiusi. Quando c'è bisogno di calore, si apre prima l'ingresso 1 fino a quando non è completamente aperto. In caso di maggiore necessità di calore, inizia ad aprirsi gradualmente anche l'ingresso dalla fonte 2 e contemporaneamente a chiudersi l'ingresso 1. La fase finale è l'ingresso 1 completamente chiuso e l'ingresso 2 completamente aperto. La funzione è in linea di principio simile a quella di una valvola a tre vie, ma con la differenza di due ingressi rispetto a uno.

Servizio e manutenzione

Tutte le parti principali possono essere sostituite o sigillate nuovamente - è disponibile un kit di guarnizioni o un kit di ristrutturazione completo. Nella maggior parte dei casi non è necessario smontare la valvola dall'applicazione durante il servizio.
