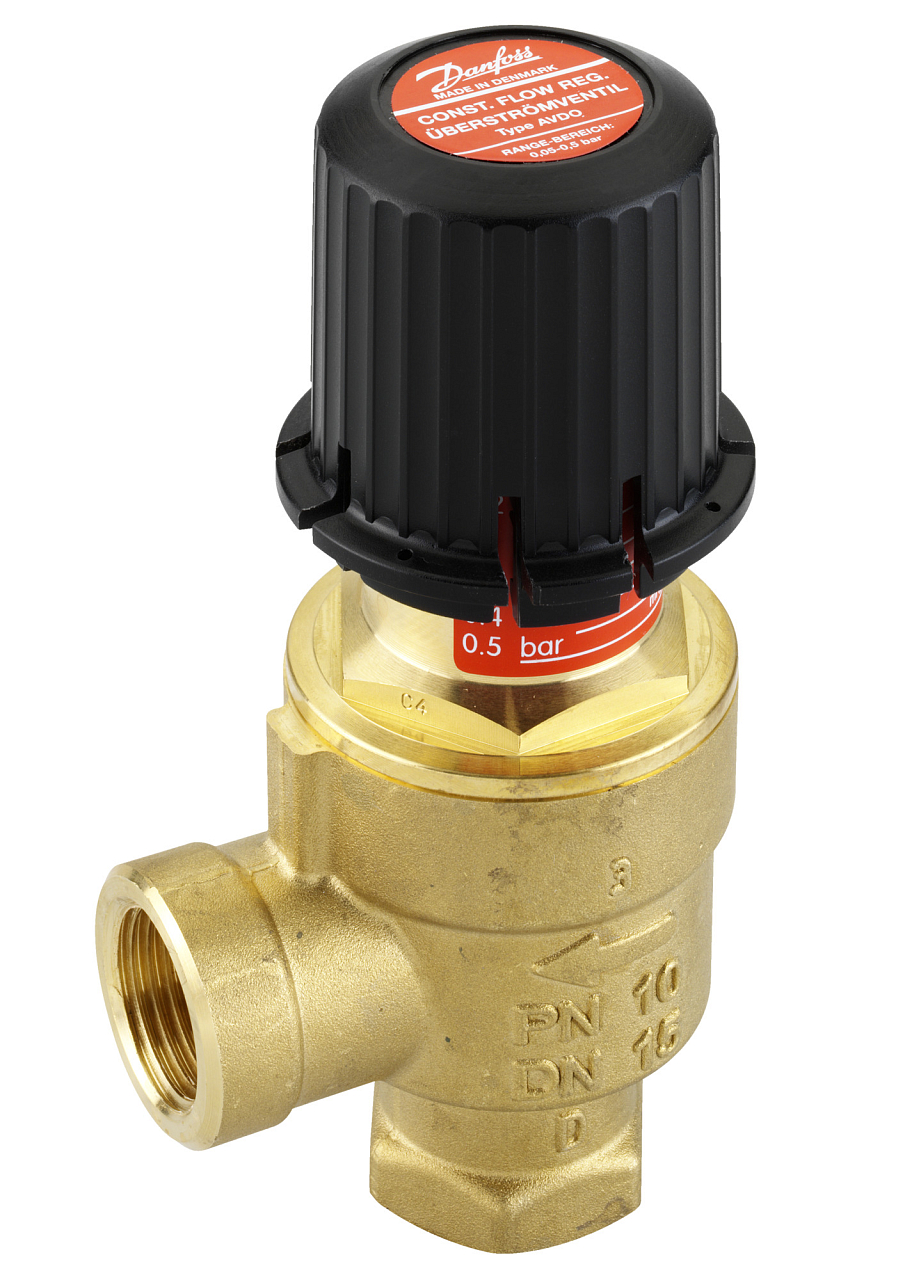

Danfoss AVDO DN 15 – valvola automatica di bypass, esecuzione ad angolo, filettatura interna Rp 1/2, campo di regolazione 0,05–0,5 bar, PN 10, fino a 120 °C. Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | R 1/2" |
| Diametro nominale | DN 15 |
| Pressione | 10 bar |
| Tipo di connessione | Filettatura interna |
| Tipo di valvola | Angolare |
| Peso | 0.63 kg |
Danfoss AVDO DN 15 è una valvola bypass automatica autonoma per impianti di riscaldamento con valvole termostatiche. Si apre all’aumentare della pressione differenziale, cioè in caso di diminuzione del carico termico e di chiusura dei termostati dei radiatori, deviando la portata attraverso il circuito di bypass. In questo modo protegge il circolatore da condizioni di esercizio non ammesse e garantisce la portata minima attraverso la caldaia. Funziona senza alimentazione esterna e senza tubazione d’impulso.
AVDO è destinato agli impianti di riscaldamento con valvole termostatiche, nei quali esiste il rischio che, in presenza di un basso carico termico – tipicamente nei periodi di mezza stagione o durante la notte – si verifichi la chiusura completa dei termostati e quindi l’interruzione della portata attraverso la caldaia. Ciò si verifica soprattutto nelle caldaie a gas a bassa pressione con ridotto contenuto d’acqua, che richiedono una portata minima per un funzionamento sicuro. Un secondo impiego tipico è il bypass direttamente sul circolatore: in questo caso AVDO limita la massima pressione differenziale al carico minimo dell’impianto e protegge la pompa dal funzionamento in una zona non consentita della curva caratteristica.
AVDO funziona interamente secondo un principio meccanico: il meccanismo a molla reagisce alla pressione differenziale e muove l’otturatore della valvola. La pressione di apertura si imposta ruotando la ghiera direttamente sul corpo valvola; la scala indica il valore in bar o mwg e può essere regolata nell’intervallo 0,05–0,5 bar. La valvola non richiede né alimentazione elettrica né tubazione d’impulso. Il corpo è realizzato in ottone Ms 58 stampato a caldo, l’otturatore in plastica PPS e gli O-ring sono in EPDM: una combinazione adatta per fluido termovettore caldo fino a 120 °C.
Parametri tecnici:
AVDO può essere installato in due modi: come bypass tra mandata e ritorno dell’impianto di riscaldamento (per mantenere la portata minima attraverso la caldaia), oppure in parallelo al circolatore (per limitare la pressione differenziale nell’impianto). Il corpo valvola deve essere montato in modo che il flusso passi nella direzione della freccia stampata sul corpo. Per il corretto funzionamento è necessario abbinare AVDO a una valvola partner, di norma una valvola termostatica sul radiatore.
La regolazione si effettua ruotando la ghiera di regolazione direttamente sul corpo valvola, senza utensili. La scala sulla ghiera indica la pressione di apertura in bar o mwg (metri di colonna d’acqua). Il valore corrisponde alla pressione differenziale alla quale la valvola inizia ad aprirsi. Il campo di regolazione è 0,05–0,5 bar.
No. AVDO è una valvola meccanica completamente autonoma: reagisce direttamente alla pressione differenziale del fluido nella tubazione. Non richiede collegamento elettrico, segnale di comando né tubazione d’impulso. Questo semplifica l’installazione ed elimina la dipendenza dalla disponibilità dell’alimentazione o di un sistema di controllo.
AVDO è progettato principalmente per caldaie a gas a bassa pressione con ridotto contenuto d’acqua, nelle quali la portata minima è una condizione per il funzionamento sicuro. Tuttavia può essere utilizzato in qualsiasi impianto di riscaldamento con valvole termostatiche in cui sia necessario limitare la pressione differenziale o garantire una portata minima, ad esempio con caldaie a condensazione o impianti di riscaldamento a pavimento. Ciò che conta sono le condizioni idrauliche dell’impianto, non il tipo di generatore di calore.
