Valvola a sfera in ottone ad azionamento pneumatico TORK PAV901 per il controllo di liquidi e gas. Gruppo valvola + attuatore pneumatico RA, a doppio effetto (DA) e a semplice effetto (SR), attacco ISO 5211. Temperatura −20 … +130 °C. Maggiori informazioni
Su ordinazione
| Peso | 5.00 kg |

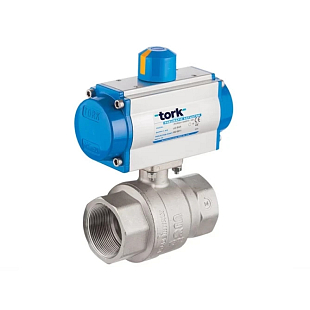

TORK PAV901 SR è una valvola a sfera in ottone ad azionamento pneumatico per il controllo del flusso di liquidi e gas. Si tratta di un gruppo completo composto da valvola a sfera e attuatore pneumatico rotativo della serie RA in versione semplice effetto con ritorno a molla (SR). La valvola è a 2/2 vie con attacco filettato e l’attuatore è collegato alla valvola secondo lo standard ISO 5211.
PAV901 viene utilizzata per l’apertura e la chiusura automatiche di linee di tubazione con liquidi, aria, oli e altri fluidi non corrosivi. Trova impiego nelle reti industriali, nelle linee tecnologiche, nelle stazioni di compressione e nelle applicazioni in cui è necessario controllare il flusso tramite aria compressa a distanza o in modo automatico. Il corpo in ottone (Pres MS 58) e il campo di temperatura da −20 a +130 °C la rendono adatta alle normali condizioni di esercizio in impianti tecnici e nell’industria meccanica.
La versione a semplice effetto è dotata di molla di ritorno: la pressione dell’aria porta la valvola in posizione di lavoro e, in caso di mancanza di pressione, la molla la riporta nella posizione di sicurezza iniziale. Per questo motivo, la versione SR è adatta dove è necessaria una posizione di emergenza definita (fail-safe) in caso di perdita dell’aria. È opportuno scegliere in anticipo la posizione iniziale (aperta/chiusa) in base all’applicazione.
L’attuatore è collegato alla valvola secondo ISO 5211; il collegamento per finecorsa, posizionatori e valvole Namur è conforme allo standard VDI/VDE 3845. Grazie a ciò, il gruppo può essere completato con un’elettrovalvola Namur, un finecorsa (limit switch box), un posizionatore oppure un comando manuale di emergenza. L’attuatore consente la regolazione dei fine corsa in entrambe le posizioni estreme (± 5°). La pressione consigliata dell’aria di comando è 4–6 bar.
Parametri tecnici:
La versione a doppio effetto (DA) utilizza la pressione dell’aria sia per l’apertura sia per la chiusura e, in caso di mancanza d’aria, la valvola rimane nell’ultima posizione. La versione a semplice effetto (SR) è dotata di molla di ritorno, che riporta automaticamente la valvola nella posizione di sicurezza iniziale in caso di mancanza d’aria.
La valvola viene montata sulla tubazione tramite filetto femmina. Il gruppo può essere installato in qualsiasi posizione; l’attuatore è collegato alla valvola secondo lo standard ISO 5211. Per il comando dell’attuatore è necessaria un’alimentazione di aria compressa e, per la versione SR, è opportuno scegliere in anticipo la posizione iniziale desiderata (aperta/chiusa).
Sì. Il collegamento per finecorsa, posizionatori ed elettrovalvole Namur è conforme allo standard VDI/VDE 3845. Il gruppo può essere completato anche con un comando manuale di emergenza. Questi accessori sono disponibili su richiesta.
La valvola è destinata a liquidi, aria, oli e altri fluidi non corrosivi nel campo di temperatura da −20 a +130 °C. Per uno specifico fluido, consigliamo di verificare la compatibilità chimica con l’ottone Pres MS 58 e con la tenuta utilizzata.
