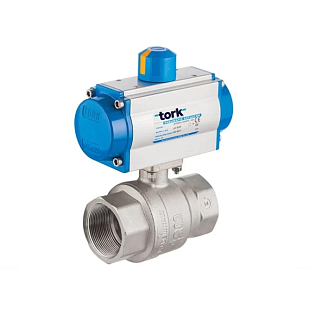

Valvola a sfera in ottone ad azionamento pneumatico TORK PAV901 per il controllo di liquidi e gas. Gruppo valvola + attuatore pneumatico RA, a doppio effetto (DA) e a semplice effetto (SR), attacco ISO 5211. Temperatura −20 … +130 °C. Maggiori informazioni
Su ordinazione
| Peso | 2.60 kg |
TORK PAV901 DA è una valvola a sfera in ottone ad azionamento pneumatico per il controllo del flusso di liquidi e gas. Si tratta di un gruppo completo composto da valvola a sfera e attuatore pneumatico rotativo serie RA in versione a doppio effetto (DA). La valvola è a 2/2 vie con attacco filettato e l’attuatore è collegato alla valvola secondo lo standard ISO 5211.
PAV901 viene utilizzata per l’apertura e la chiusura automatiche di linee di tubazione con liquidi, aria, oli e altri fluidi non corrosivi. Trova impiego nelle reti industriali, nelle linee tecnologiche, nelle stazioni di compressione e nelle applicazioni in cui è necessario controllare il flusso di aria compressa a distanza o in modo automatico. Il corpo in ottone (Pres MS 58) e il campo di temperatura da −20 a +130 °C la rendono adatta alle normali condizioni di esercizio in impianti tecnici e nel settore meccanico.
Nella versione a doppio effetto, la pressione dell’aria comanda entrambi i sensi di movimento, apertura e chiusura. In caso di mancanza di aria, la valvola rimane nell’ultima posizione. L’attuatore a doppio effetto è indicato dove è disponibile un’alimentazione d’aria affidabile e non è richiesta una posizione di sicurezza automatica. A parità di dimensioni, raggiunge una coppia più elevata rispetto alla versione a semplice effetto.
L’attuatore è collegato alla valvola secondo ISO 5211; il collegamento per finecorsa, posizionatori e valvole Namur è conforme allo standard VDI/VDE 3845. Grazie a ciò, il gruppo può essere completato con un’elettrovalvola Namur, un finecorsa (limit switch box), un posizionatore oppure un comando manuale di emergenza. L’attuatore consente la regolazione dei fine corsa in entrambe le posizioni estreme (± 5°). La pressione consigliata dell’aria di comando è 4–6 bar.
Parametri tecnici:
La versione a doppio effetto (DA) utilizza la pressione dell’aria sia per l’apertura sia per la chiusura e, in caso di mancanza di aria, la valvola rimane nell’ultima posizione. La versione a semplice effetto (SR) è dotata di molla di richiamo, che riporta automaticamente la valvola nella posizione di sicurezza iniziale in caso di mancanza di aria.
La valvola viene montata sulla tubazione tramite filetto femmina. Il gruppo può essere installato in qualsiasi posizione; l’attuatore è collegato alla valvola secondo lo standard ISO 5211. Per il comando dell’attuatore è necessario un’alimentazione di aria compressa e, nella versione SR, è opportuno scegliere preventivamente la posizione iniziale desiderata (aperto/chiuso).
Sì. Il collegamento per finecorsa, posizionatori ed elettrovalvole Namur è conforme allo standard VDI/VDE 3845. Il gruppo può essere completato anche con un comando manuale di emergenza. Questi accessori sono disponibili su richiesta.
La valvola è destinata a liquidi, aria, oli e altri fluidi non corrosivi nel campo di temperatura da −20 a +130 °C. Per un fluido specifico, consigliamo di verificare la compatibilità chimica con l’ottone Pres MS 58 e con la tenuta utilizzata.
