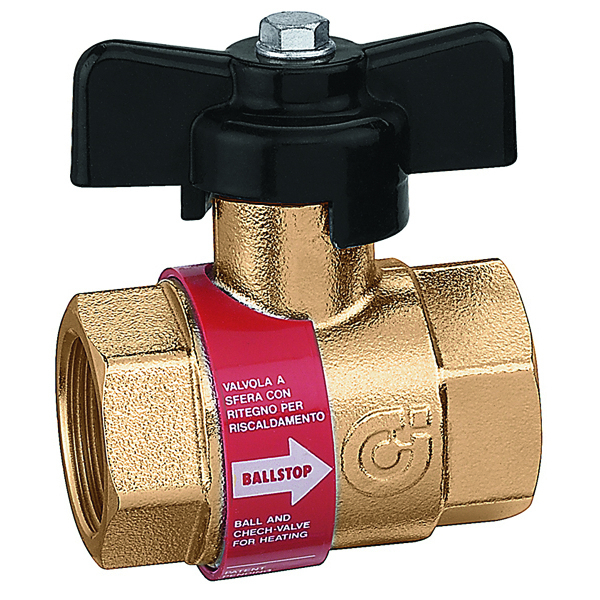

La valvola a sfera con valvola di ritegno BALLSTOP è adatta per i sistemi di riscaldamento. Combina una valvola di chiusura con una valvola di ritegno. La valvola di ritegno è posizionata nella parte di chiusura della valvola a sfera. Grazie a ciò, la valvola si installa rapidamente. Migliora il flusso attraverso il tubo con solo un leggero aumento della perdita di pressione. La valvola è resistente alle impurità nel sistema. Le parti mobili sono progettate in modo da non essere suscettibili alle impurità e ai depositi che possono formarsi se la valvola non viene manipolata per un lungo periodo. La valvola reagisce anche a piccoli cambiamenti di pressione di ritorno e chiude immediatamente il flusso.

Caratteristiche

• temperatura 5...110 °C
• pressione operativa max. 16 bar
• connessione a filettatura interna
• dimensione connessione G 3/4"

Funzione

La maniglia a farfalla consente di aprire o chiudere manualmente la valvola. La chiusura della valvola di ritegno (2) è spinta contro la molla di chiusura (3) durante il flusso. In questo modo, la valvola rimane aperta e il flusso è consentito. Quando la pressione di ingresso scende al di sotto del livello di uscita, la chiusura viene spinta nella direzione opposta e si appoggia sulla sede della valvola. La valvola è così chiusa e non consente il flusso in nessuna direzione. Ciò impedisce il flusso di ritorno.
