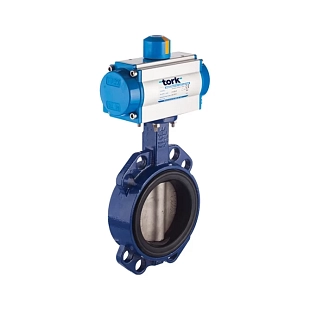

Valvola a farfalla wafer con attuatore pneumatico a doppio effetto progettata per il controllo preciso del flusso in applicazioni industriali. Il disco in acciaio inossidabile 316SS garantisce un'eccellente resistenza alla corrosione, mentre il corpo in ghisa grigia GG25 con rivestimento epossidico assicura resistenza meccanica e lunga durata.

Corpo in ghisa GG25

Struttura robusta con lunga durata

Certificazione SIL

Sicurezza dell'attuatore verificata secondo la norma IEC 61508

Attuatore a doppio effetto

Controllo preciso con risposta rapida in entrambe le direzioni

Ampio utilizzo industriale

Adatto per impianti di trattamento acque, industria alimentare, farmaceutica e altro

Le valvole a farfalla pneumatiche trovano ampio impiego in vari settori industriali, dove l'affidabilità e la lunga durata sono fondamentali. Sono utilizzate principalmente in impianti di trattamento delle acque e delle acque reflue, dove garantiscono una regolazione precisa del flusso dei liquidi. Svolgono un ruolo significativo anche nell'industria alimentare e delle bevande, dove è necessario rispettare rigide norme igieniche. Nell'industria farmaceutica contribuiscono alla manipolazione sicura di sostanze chimiche e mezzi sterili, mentre nell'industria chimica resistono a sostanze aggressive. Un'altra area di utilizzo importante è il settore petrolifero e del gas, dove è necessaria un'elevata resistenza a condizioni estreme.

Il principale vantaggio di queste valvole è la loro resistenza alla corrosione, garantita dal disco in acciaio inossidabile 316SS. Il corpo in ghisa GG25 con rivestimento epossidico offre un'eccellente resistenza meccanica e lunga durata. Le valvole sono disponibili con diversi tipi di attuatori pneumatici, adattati a specifiche applicazioni. Un altro vantaggio è la loro facile installazione e manutenzione, che riduce i costi operativi e assicura un funzionamento senza problemi del sistema.

Attuatore pneumatico a doppio effetto DA

La valvola è dotata di un attuatore pneumatico TORK DA, che garantisce:

• Alta affidabilità grazie alla struttura robusta.
• Prestazioni ottimizzate con basso consumo d'aria.
• Design compatto per una facile integrazione nel sistema.

Gli attuatori pneumatici a doppio effetto (Double Acting Actuators) utilizzano aria compressa per controllare il movimento della valvola in entrambe le direzioni – per l'apertura e la chiusura. Funzionano sul principio dell'alternanza dell'aria in due camere, il che consente un controllo preciso della posizione della valvola e una risposta rapida. A differenza degli attuatori a singolo effetto, non utilizzano una molla per il ritorno alla posizione iniziale, il che garantisce una forza costante e prestazioni uniformi in entrambe le direzioni. Sono ampiamente utilizzati nell'automazione industriale, soprattutto dove è richiesta un'elevata precisione e una rapida reazione della valvola. Grazie alla loro costruzione, offrono lunga durata, basse esigenze di manutenzione e sono adatti per applicazioni con un alto numero di cicli.

Certificazione SIL

La Commissione Elettrotecnica Internazionale (IEC) ha emesso la norma IEC 61108, che definisce i requisiti di sicurezza.

Per ottenere la certificazione SIL, un dispositivo deve soddisfare tutte le categorie di requisiti definite, ad esempio il livello SIL 3 ammette la possibilità di un errore pericoloso del prodotto solo una volta ogni 1.140 anni, il che riflette un livello di affidabilità molto elevato.

Opzioni degli attuatori

Su richiesta, è possibile fornire valvole dotate di attuatori pneumatici:

• Con certificazione ATEX
• Con rivestimento PTFE
• Esecuzione artica fino a -60°C
• Controllo a 3 punti
