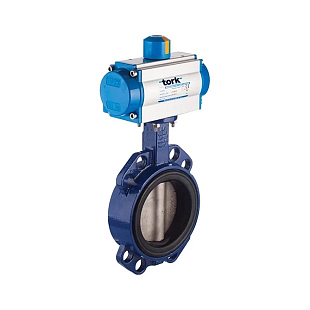

Valvola a farfalla wafer con attuatore pneumatico a doppio effetto, progettata per il controllo preciso della portata nelle applicazioni industriali. Il disco in acciaio inox 316SS garantisce un’eccellente resistenza alla corrosione, mentre il corpo in ghisa grigia GG25 con rivestimento epossidico assicura robustezza meccanica e lunga durata.

Corpo in ghisa GG25

Struttura robusta con lunga durata

Certificazione SIL

Sicurezza dell’attuatore verificata secondo la norma IEC 61508

Attuatore a doppio effetto

Comando preciso con risposta rapida in entrambe le direzioni

Ampio impiego industriale

Adatta per impianti di trattamento acque, alimentare, farmaceutico e altro

Le valvole a farfalla pneumatiche trovano ampio impiego in diversi settori industriali, dove affidabilità e lunga durata sono fondamentali. Vengono utilizzate soprattutto negli impianti di trattamento delle acque e delle acque reflue, dove garantiscono una regolazione precisa della portata dei liquidi. Svolgono un ruolo importante anche nell’industria alimentare e delle bevande, dove è necessario rispettare rigorosi standard igienici. Nell’industria farmaceutica contribuiscono alla gestione sicura di sostanze chimiche e di fluidi sterili, mentre nell’industria chimica resistono a sostanze aggressive. Un ulteriore ambito di utilizzo rilevante è il settore petrolifero e del gas, dove è richiesta un’elevata resistenza a condizioni estreme.

Il principale vantaggio di queste valvole è la loro resistenza alla corrosione, garantita dal disco in acciaio inox 316SS. Il corpo in ghisa GG25 con rivestimento epossidico offre un’eccellente robustezza meccanica e una lunga durata. Le valvole sono disponibili con diversi tipi di attuatori pneumatici, adattati ad applicazioni specifiche. Un ulteriore vantaggio è la facilità di installazione e manutenzione, che riduce i costi operativi e assicura un funzionamento del sistema senza problemi.

Attuatore pneumatico a doppio effetto DA

La valvola è equipaggiata con attuatore pneumatico TORK DA, che garantisce:

• Elevata affidabilità grazie alla struttura robusta.
• Prestazioni ottimizzate con basso consumo d’aria.
• Design compatto per una facile integrazione nel sistema.

Gli attuatori pneumatici a doppio effetto (Double Acting Actuators) utilizzano aria compressa per comandare il movimento della valvola in entrambe le direzioni – in apertura e in chiusura. Funzionano secondo il principio dell’alimentazione alternata dell’aria in due camere, consentendo un controllo preciso della posizione della valvola e una risposta rapida. Rispetto agli attuatori a semplice effetto, non utilizzano una molla per il ritorno in posizione iniziale, garantendo così una forza costante e prestazioni uniformi in entrambe le direzioni. Sono ampiamente impiegati nell’automazione industriale, soprattutto dove sono richieste elevata precisione e rapidità di risposta della valvola. Grazie alla loro costruzione offrono lunga durata, ridotte esigenze di manutenzione e sono adatti ad applicazioni con un elevato numero di cicli.

Certificazione SIL

La Commissione Elettrotecnica Internazionale (IEC) ha pubblicato la norma IEC 61108, che definisce i requisiti di sicurezza.

Affinché un dispositivo ottenga la certificazione SIL, deve soddisfare tutte le categorie di requisiti definite; ad esempio, il livello SIL 3 ammette la possibilità di un guasto pericoloso del prodotto solo una volta ogni 1.140 anni, a testimonianza di un livello di affidabilità molto elevato.

Opzioni degli attuatori

Su richiesta è possibile fornire valvole equipaggiate con attuatori pneumatici:

• Con certificazione ATEX
• Con rivestimento in PTFE
• Esecuzione artica fino a -60°C
• Comando a 3 punti
