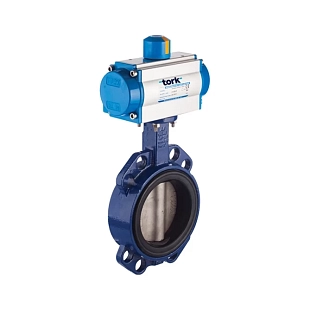

Valvola a farfalla wafer con attuatore pneumatico a semplice effetto, progettata per la regolazione precisa della portata in applicazioni industriali. Il disco in acciaio inox 316SS garantisce un’eccellente resistenza alla corrosione, mentre il corpo in ghisa grigia GG25 con rivestimento epossidico assicura robustezza meccanica e lunga durata.

Corpo in ghisa GG25

Struttura robusta con lunga durata

Certificazione SIL

Sicurezza dell’attuatore verificata secondo la norma IEC 61508

Attuatore SR a semplice effetto

Comando affidabile con ritorno a molla

Ampio impiego industriale

Adatta per impianti di trattamento acque, alimentare, farmaceutico e altro

Le valvole a farfalla pneumatiche trovano ampio impiego in diversi settori industriali, dove affidabilità e lunga durata sono fondamentali. Sono utilizzate soprattutto negli impianti di trattamento delle acque e delle acque reflue, dove garantiscono una regolazione precisa della portata dei fluidi. Svolgono un ruolo importante anche nell’industria alimentare e delle bevande, dove è necessario rispettare rigorosi standard igienici. Nell’industria farmaceutica contribuiscono alla gestione sicura di sostanze chimiche e di fluidi sterili, mentre nell’industria chimica resistono a sostanze aggressive. Un ulteriore ambito di utilizzo rilevante è il settore petrolifero e del gas, dove è richiesta un’elevata resistenza a condizioni estreme.

Il principale vantaggio di queste valvole è la loro resistenza alla corrosione, garantita dal disco in acciaio inox 316SS. Il corpo in ghisa GG25 con rivestimento epossidico offre un’eccellente robustezza meccanica e una lunga durata. Le valvole sono disponibili con diversi tipi di attuatori pneumatici, adattati alle specifiche applicazioni. Un ulteriore vantaggio è la facilità di installazione e manutenzione, che riduce i costi operativi e assicura un funzionamento affidabile del sistema.

Attuatore pneumatico SR a semplice effetto

La valvola è equipaggiata con attuatore pneumatico a semplice effetto TORK SR, che garantisce:

• Affidabilità con ritorno a molla in caso di mancanza d’aria.
• Prestazioni ottimizzate con basso consumo d’aria.
• Design compatto per una facile integrazione nel sistema.

Gli attuatori pneumatici a semplice effetto (Single Acting Actuators) utilizzano aria compressa per comandare il movimento della valvola in una sola direzione (apertura o chiusura). Il ritorno alla posizione iniziale è affidato a una molla. Quando l’aria viene alimentata all’attuatore, la valvola ad esempio si apre e, una volta interrotta l’alimentazione d’aria, grazie alla forza della molla ritorna automaticamente alla posizione originale (chiusa). Questo tipo di attuatori è ideale per applicazioni in cui, per motivi di sicurezza, è richiesta una reazione automatica della valvola in caso di perdita di alimentazione. Sono ampiamente utilizzati in diversi settori industriali per la loro affidabilità e semplicità.

Certificazione SIL

La Commissione Elettrotecnica Internazionale (IEC) ha pubblicato la norma IEC 61108, che definisce i requisiti di sicurezza.

Per ottenere la certificazione SIL, il dispositivo deve soddisfare tutte le categorie di requisiti definite; ad esempio, il livello SIL 3 ammette la possibilità di un guasto pericoloso del prodotto solo una volta ogni 1.140 anni, a testimonianza di un livello di affidabilità molto elevato.

Opzioni attuatori

Su richiesta è possibile fornire valvole equipaggiate con attuatori pneumatici:

• Con certificazione ATEX
• Con rivestimento in PTFE
• Esecuzione artica fino a -60°C
• Comando a 3 punti
