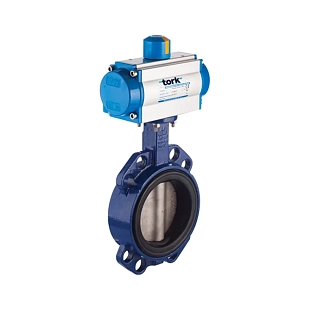

Valvola a farfalla wafer con attuatore pneumatico a semplice effetto progettata per il controllo preciso del flusso in applicazioni industriali. Il disco in acciaio inossidabile 316SS garantisce un'eccellente resistenza alla corrosione, mentre il corpo in ghisa grigia GG25 con rivestimento epossidico assicura resistenza meccanica e lunga durata.

Corpo in ghisa GG25

Struttura robusta e di lunga durata

Certificazione SIL

Sicurezza dell'attuatore verificata secondo la norma IEC 61508

Attuatore a semplice effetto SR

Controllo affidabile con ritorno a molla

Ampio utilizzo industriale

Adatto per impianti di trattamento acque, industria alimentare, farmaceutica e altro

Le valvole a farfalla pneumatiche trovano ampio impiego in diversi settori industriali, dove l'affidabilità e la lunga durata sono fondamentali. Sono utilizzate principalmente in impianti di trattamento delle acque e delle acque reflue, dove garantiscono una regolazione precisa del flusso dei liquidi. Svolgono un ruolo significativo anche nell'industria alimentare e delle bevande, dove è necessario rispettare rigorose norme igieniche. Nell'industria farmaceutica contribuiscono alla manipolazione sicura di sostanze chimiche e mezzi sterili, mentre nell'industria chimica resistono a sostanze aggressive. Un altro importante campo di applicazione è il settore petrolifero e del gas, dove è necessaria un'elevata resistenza a condizioni estreme.

Il principale vantaggio di queste valvole è la loro resistenza alla corrosione, garantita dal disco in acciaio inossidabile 316SS. Il corpo in ghisa GG25 con rivestimento epossidico offre un'eccellente resistenza meccanica e lunga durata. Le valvole sono disponibili con diversi tipi di attuatori pneumatici, adattati a specifiche applicazioni. Un altro vantaggio è la loro facile installazione e manutenzione, che riduce i costi operativi e assicura un funzionamento senza problemi del sistema.

Attuatore pneumatico a semplice effetto SR

La valvola è dotata di un attuatore pneumatico a semplice effetto TORK SR, che garantisce:

• Affidabilità con ritorno a molla in caso di interruzione dell'aria.
• Prestazioni ottimizzate con basso consumo d'aria.
• Design compatto per una facile integrazione nel sistema.

Gli attuatori pneumatici a semplice effetto (Single Acting Actuators) utilizzano aria compressa per controllare il movimento della valvola in una sola direzione (apertura o chiusura). Per il ritorno alla posizione iniziale si utilizza una molla. Quando l'aria viene fornita all'attuatore, la valvola si apre, e una volta scollegata l'aria, grazie alla forza della molla, ritorna automaticamente alla posizione originale (chiusa). Questo tipo di attuatori è ideale per applicazioni in cui è richiesta una reazione automatica della valvola per motivi di sicurezza in caso di perdita di alimentazione. Sono ampiamente utilizzati in diversi settori industriali per la loro affidabilità e semplicità.

Certificazione SIL

La Commissione Elettrotecnica Internazionale (IEC) ha emesso la norma IEC 61108, che definisce i requisiti di sicurezza.

Per ottenere la certificazione SIL, un dispositivo deve soddisfare tutte le categorie di requisiti definite, ad esempio il livello SIL 3 ammette la possibilità di un errore pericoloso del prodotto solo una volta ogni 1.140 anni, riflettendo un livello di affidabilità molto elevato.

Opzioni degli attuatori

Su richiesta, è possibile fornire valvole dotate di attuatori pneumatici:

• Con certificazione ATEX
• Con rivestimento PTFE
• Versione artica fino a -60°C
• Controllo a 3 punti
