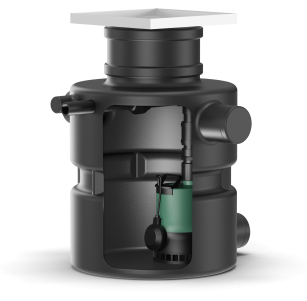

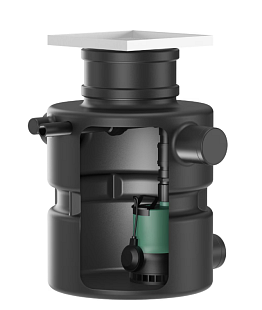

Stazione di sollevamento progettata per il sollevamento di acque reflue pretrattate prive di materiale fecale e di fibre lunghe. La stazione è dotata di tubazione completa, pompa sommersa per acque cariche TMW 32/11 e valvola di ritegno. Il tutto è alloggiato in un rivestimento in plastica del pozzetto per installazione interrata con due possibilità di ingresso (DN 100).

Pompa

La pompa è predisposta per il funzionamento completamente automatico. È dotata di interruttore a galleggiante e protezione termica del motore. Il motore è raffreddato dal fluido circostante e cede il calore residuo all’ambiente attraverso il proprio mantello. In caso di surriscaldamento la pompa si arresta e, dopo il raffreddamento, si riavvia automaticamente. La parte idraulica è separata dal motore da una camera di tenuta riempita con olio bianco. Sul lato motore è presente un anello di tenuta sull’albero, mentre sul lato idraulico è installata una tenuta meccanica.

Funzione Twister (vortice)

La pompa per acque cariche TMW è dotata della cosiddetta funzione "vortice". In pratica, grazie alla sua costruzione, si genera un moto vorticoso continuo nella zona di aspirazione. In questo modo si mantiene pulito il pozzetto di raccolta. Grazie alla proprietà di "vortice" e al conseguente allontanamento delle sostanze sedimentabili, non si generano cattivi odori causati dal fluido pompato. La funzione vortice può essere disattivata, aumentando così la prevalenza della pompa di 1 m.

Caratteristiche

• alimentazione 230 VAC
• cavo di alimentazione da 10 m con spina Schuko
• IP68
• volume del pozzetto 113 l
• volume di commutazione 24-29 l
• attacco di mandata 40 mm
• attacco di ingresso 100 mm
• temperatura max. del fluido 35 °C, per brevi periodi fino a 3 min è possibile pompare anche fluidi a 60 °C

Contenuto della fornitura

• unità di sollevamento acqua preassemblata (pompa, tubazione, valvola di ritegno)
• copertura del serbatoio con telaio per rivestimento e scarico a pavimento
• copertura per grezzo edile
• O-ring per la tenuta della copertura del serbatoio
• tubo flessibile in pressione (diametro 40 mm) incluse fascette stringitubo
• istruzioni di montaggio e uso
