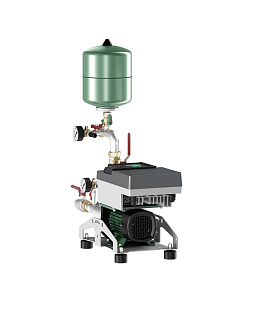

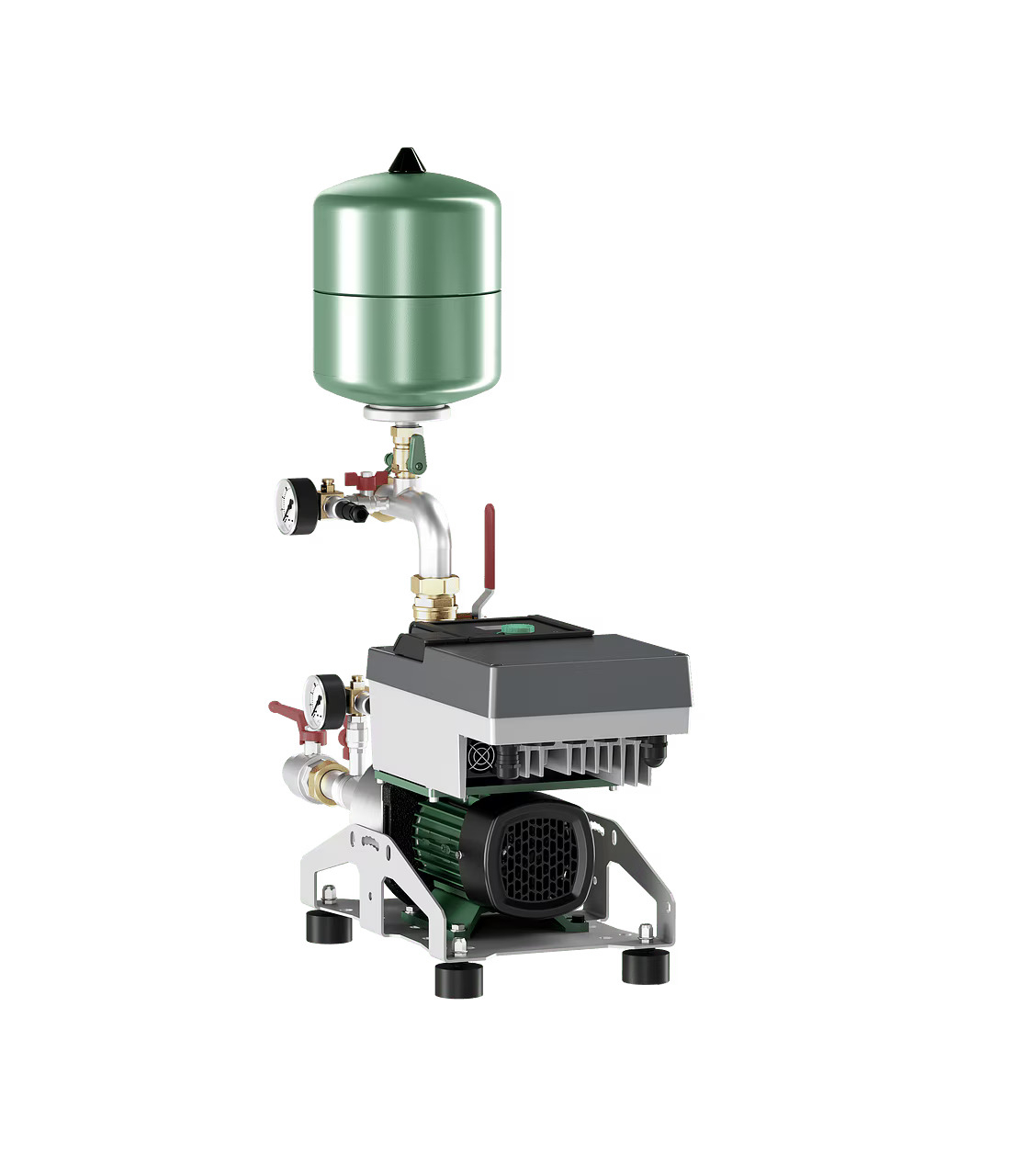

Wilo Isar MODH1-E-1-CH3-LE-604-EM è un'unità di pressione compatta progettata per l'aumento automatico della pressione in edifici residenziali e piccoli edifici commerciali, dove si pone l'accento sullo spazio, l'affidabilità e l'efficienza energetica. Utilizza una pompa centrifuga multistadio Medana CH3-LE con inverter integrato e connessione monofase a 230 V, che consente un'installazione rapida e semplice senza la necessità di una rete trifase. Grazie all'uso di componenti in acciaio inossidabile, è garantita una lunga durata, bassi costi operativi e un funzionamento sicuro con acqua potabile e altri liquidi non aggressivi.

Caratteristiche speciali del dispositivo:

• Motore IE5 efficiente (2,2 kW) – efficienza di picco fino al 94,6%
• Costruzione in acciaio inossidabile resistente per un'affidabilità a lungo termine
• Dimensioni compatte adatte anche a spazi tecnicamente limitati
• Adatto per acqua potabile, di raffreddamento e tecnologica senza abrasivi

Equipaggiamento e funzioni:

• Pompa Medana CH3-LE a controllo di frequenza con idraulica in acciaio inossidabile
• Serbatoio di espansione (8 l / PN 10), valvola di ritegno e valvole di chiusura
• Due sensori di pressione (sull'aspirazione e sulla mandata), manometro sul lato di uscita
• Protezione integrata contro il funzionamento a secco e le fluttuazioni di pressione
• Struttura di base stabile con ammortizzatori di vibrazioni

Controllo e diagnostica:

• Interfaccia grafica ad alta risoluzione e controller "Green Button"
• Possibilità di impostare i valori di pressione desiderati e i parametri di regolazione
• Visualizzazione chiara dei dati operativi, degli stati e dei messaggi di errore
• Registro delle ultime 9 anomalie, contatore delle ore di funzionamento e dei cicli di commutazione
• Blocco dei parametri e interruttore di sicurezza a seconda del tipo

Dimensioni del dispositivo:

Dimensioni della pompa inclusi telaio e imballaggio:

• Lunghezza: 910 mm
• Larghezza: 270 mm
• Altezza: 865 mm
• Peso netto: ca. 39 kg

Disegno dimensionale:

Schema di collegamento della morsettiera:

SSM: Segnalazione di guasto collettiva (Contatto normalmente aperto secondo VDI 3814, capacità di carico 1 A, 250 V ~)
