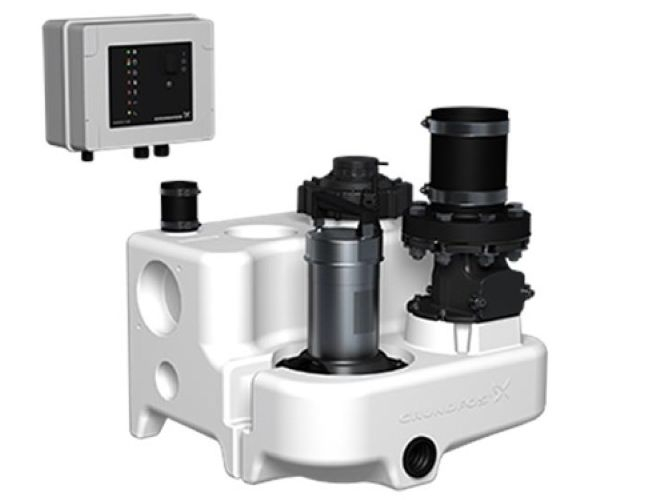

Multilift è una stazione completa pronta per il pompaggio delle acque reflue. È particolarmente indicata per abitazioni unifamiliari e bifamiliari.

È composta da

• Serbatoio di raccolta completamente integrato con pompa e motore sommerso
• Valvola di ritegno
• Adattatore di mandata con elemento di collegamento flessibile DN100 posizionato sul serbatoio di raccolta
• Unità di controllo
• Sensore di livello

Il serbatoio di raccolta contiene 7 ingressi lungo il perimetro. Ingressi posteriori 2x DN100, ingressi laterali 2x DN100, ingresso DN100 sulla parte superiore del serbatoio, 2x DN50.

I serbatoi di raccolta Multilift in polietilene resistente alla corrosione sono a tenuta di gas e d’acqua e non lasciano fuoriuscire odori. La struttura del fondo inclinato riduce la quantità di acqua residua e limita la sedimentazione.

Esempio di installazione

Pompa

Pompa con girante vortex, motore sommerso esente da manutenzione e camera d’olio con riempimento di olio fisiologicamente innocuo tra due tenute meccaniche.

Unità di controllo

L’unità di controllo LC220 con microprocessore è dotata di display per il monitoraggio completo. La pompa e il sensore sono collegati all’unità di controllo tramite cavo e tubo da 4 m o 10 m. Il cavo di alimentazione ha una lunghezza di 1,5 m ed è dotato di spina (incluso invertitore di fase per motore trifase). Sensore di pressione piezoelettrico resistivo, senza contatto, collegabile al quadro, monitorato dall’unità di controllo, con precisione al millimetro e dati visualizzati sul display. Tubo di pressione protetto contro l’intasamento all’interno del serbatoio, senza parti mobili all’interno delle acque reflue.

Funzioni dell’unità di controllo

• Accensione/spegnimento in base al segnale continuo del sensore piezoelettrico resistivo
• Protezione del motore contro il funzionamento a secco mediante limitazione del tempo di funzionamento con successivo funzionamento di emergenza
• Cicli di prova automatici ogni 24 ore durante lunghi periodi di inattività
• Dati operativi relativi a: stato di funzionamento (in funzione, guasto), tempo per assistenza/manutenzione una volta all’anno (on/off selezionabile tramite interruttore DIP)
• Indicazione di allarme: errore di sequenza delle fasi e fase mancante, guasto del sensore, allarme di livello alto dell’acqua, contatto pulito per allarme generale
• Reset automatico o manuale dell’allarme (selezionabile tramite interruttore DIP)
• Facile selezione del livello di avviamento 180 o 250 mm (tramite interruttore DIP)
