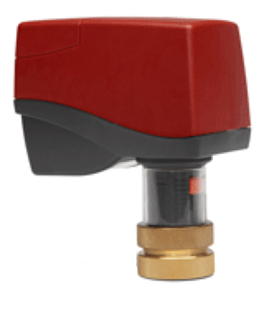

Servocomando lineare IMI TA-MC15-C/24 per valvole combinate di regolazione e bilanciamento TBV-C/-CM/-CMP DN 15–25. Comando 0(2)–10 V oppure a 3 punti, 24 V AC/DC, 200 N. Maggiori informazioni
Su ordinazione
| Alimentazione | 24 VCC, 24 VCA |
| Contatto ausiliario | No |
| Controllo | 2...10 V, 0...10 V |
| Corsa | 4,8 mm |
| Dimensione del collegamento | M30 x 1,5 |
| Forza di sollevamento | 200 N |
| Funzione di emergenza | No |
| Grado di protezione IP | IP 40 |
| Lunghezza del cavo | 1,5 m |
| Temperatura operativa | 0...50 °C |
| Tempo di regolazione | 72 s |
| Peso | 0.18 kg |
IMI TA-MC15-C/24 è un servocomando elettromotorizzato lineare con forza di chiusura di 200 N e collegamento alla valvola tramite ghiera zigrinata in ottone M30x1,5. L’attuatore è alimentato a 24 V AC/DC e può essere comandato in modulazione continua con segnale 0(2)–10 V oppure con comando a 3 punti. È destinato al comando di valvole combinate di bilanciamento e regolazione e di valvole di regolazione IMI selezionate.
Il produttore destina l’attuatore alle valvole combinate di bilanciamento e regolazione IMI TA delle serie TBV-C, TBV-CM e TBV-CMP nelle dimensioni DN 15–25, nonché alle valvole Multi-V e alle valvole a tre vie IMI Heimeier. Trova impiego negli impianti di riscaldamento e raffrescamento degli edifici, dove regola la portata in base al segnale proveniente dal sistema di regolazione superiore. L’attuatore è progettato per installazioni interne. Nei sistemi di raffrescamento è necessario isolare la valvola e la tubazione per evitare la formazione di condensa.
La versione 24 V accetta un segnale di comando modulante 0(2)–10 V DC (resistenza d’ingresso circa 20 kΩ) oppure un segnale a 3 punti. La direzione del segnale e il punto iniziale si impostano tramite microinterruttori direttamente nell’attuatore. Con il comando a 3 punti è possibile invertire il senso di movimento scambiando i conduttori del segnale di comando sui morsetti 2 e 3.
L’attuatore si disattiva nelle posizioni finali in funzione del carico, proteggendo così sia la valvola sia l’attuatore dal sovraccarico. La protezione contro il bloccaggio della valvola può essere attivata nella versione 24 V tramite un microinterruttore interno. La posizione è indicata da un indicatore arancione. Dopo aver scollegato l’alimentazione, la valvola può essere azionata manualmente con una chiave a brugola da 4 mm. Il coperchio dell’attuatore è fissato senza viti e i parametri si impostano senza programmazione.
Parametri tecnici:
Il produttore dichiara la compatibilità con le valvole combinate IMI TA TBV-C, TBV-CM e TBV-CMP nelle dimensioni DN 15–25 e con le valvole Multi-V e le valvole a tre vie IMI Heimeier. L’attuatore si collega alla valvola tramite ghiera M30x1,5. Per valvole di altre serie potrebbero essere necessari adattatori.
La versione TA-MC15-C/24 (61-015-011) consente il comando modulante 0(2)–10 V e il comando a 3 punti e dispone di protezione attivabile contro il bloccaggio della valvola. La versione 230 V (61-015-012) supporta solo il comando a 3 punti. La forza di chiusura e il collegamento alla valvola sono identici in entrambe le versioni.
L’attuatore può essere montato sia in verticale sia in orizzontale. Il produttore non consente il montaggio capovolto sotto la valvola su tubazione orizzontale. Sopra l’attuatore è necessario lasciare circa 50 mm di spazio libero.
Sì. Dopo aver scollegato l’alimentazione, l’attuatore può essere azionato con una chiave a brugola da 4 mm. La posizione attuale è indicata dall’indicatore arancione sull’attuatore.
L’attuatore con grado di protezione IP40 è destinato a installazioni interne. Per l’utilizzo in ambiente esterno è necessario consultare il produttore. Nei sistemi di raffrescamento l’attuatore è utilizzabile, ma la valvola e la tubazione devono essere isolate contro la formazione di condensa.
