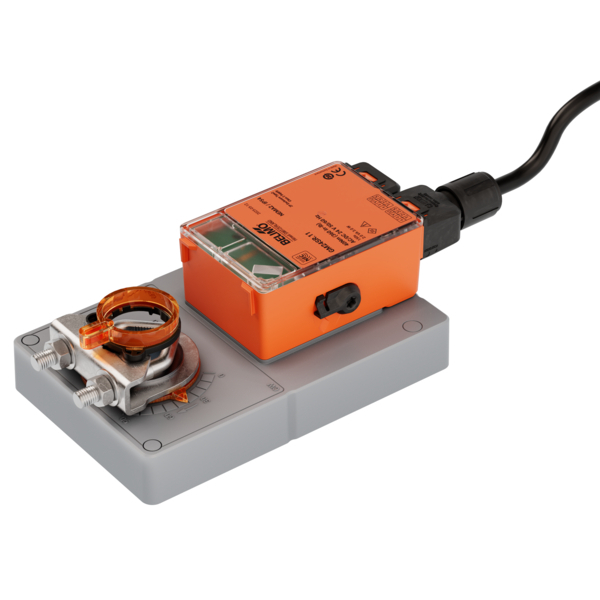

L’attuatore per serrande Belimo GM24.13 è destinato alla movimentazione delle serrande di ventilazione negli impianti tecnici degli edifici. L’attuatore offre una coppia di 40 Nm e consente il comando di serrande fino a una superficie di circa 8 m². Il comando è aperto/chiuso oppure a tre punti (floating), con tensione di alimentazione AC/DC 24 V. L’attuatore non è dotato di funzione di emergenza (senza molla di richiamo) – in caso di interruzione dell’alimentazione rimane nell’ultima posizione.

Caratteristiche

• Coppia del motore elettrico: 40 Nm
• Superficie serranda: fino a circa 8 m²
• Tensione di alimentazione: AC/DC 24 V (intervallo AC/DC 19,2…28,8 V)
• Frequenza: 50/60 Hz
• Comando: aperto/chiuso, a tre punti (floating)
• Senza funzione di emergenza (senza molla di richiamo)
• Angolo di rotazione: max. 95°, regolabile mediante arresti meccanici su entrambi i lati
• Tempo di manovra: circa 150 s (90…150 s), indipendente dal carico
• Montaggio diretto sull’albero della serranda con staffa universale
• Protezione contro la rotazione eccessiva – fermo incluso
• Protezione contro il sovraccarico – l’attuatore non necessita di finecorsa e si arresta automaticamente a battuta
• Azionamento manuale tramite pulsante autoritornante (disinnesto dell’ingranaggio per la durata della pressione, oppure bloccaggio)
• Grado di protezione: IP 54 / NEMA 2
• Funzionamento esente da manutenzione
• È possibile il collegamento in parallelo di più attuatori
