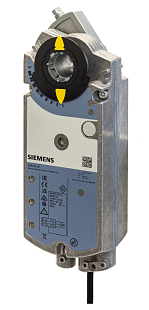

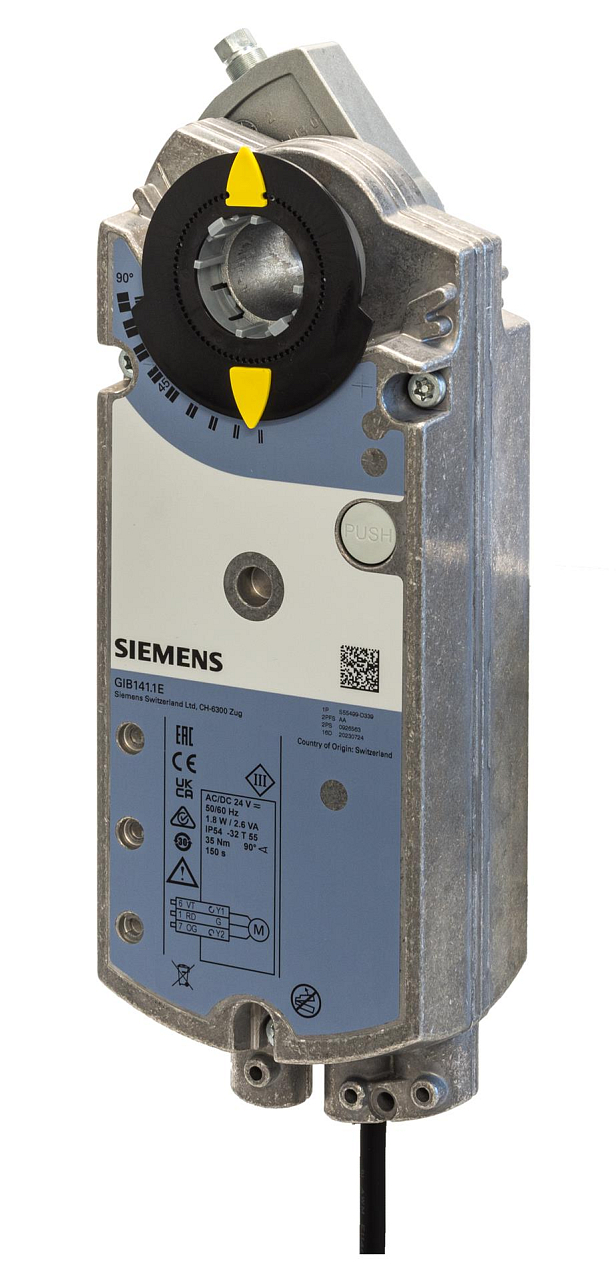

Servocomando rotativo per il comando di serrande di ventilazione senza funzione di emergenza (senza molla di ritorno). Progettato per il controllo a 2 punti o a 3 punti in sistemi di ventilazione, climatizzazione e riscaldamento (HVAC). L’attuatore dispone di una coppia di 35 Nm, adatta per serrande con superficie fino a 6 m². Il campo di rotazione operativo è regolabile meccanicamente nell’intervallo 0–90°. Il senso di rotazione (sinistra / destra) viene selezionato tramite il collegamento elettrico.

Il robusto involucro in alluminio pressofuso garantisce una lunga durata anche in condizioni di esercizio gravose. Il riduttore autobloccante con giunto magnetico protegge l’attuatore e la serranda dal sovraccarico. Il pulsante di sblocco del riduttore consente il posizionamento manuale in assenza di alimentazione. L’attuatore viene fornito con cavo di collegamento precablato di lunghezza 0,9 m.

Caratteristiche e dotazione

• Riduttore autobloccante – la serranda rimane in posizione anche senza alimentazione
• Adattatore albero autocentrante – montaggio semplice su albero tondo o quadro con una sola vite
• Finecorsa meccanico regolabile (0–90°) per limitare il campo di lavoro
• Indicatore di posizione sull’adattatore dell’albero
• 2 interruttori ausiliari regolabili con impostazione indipendente dei punti di commutazione (5°–90°, passo 5°)
• Pulsante per lo sblocco manuale del riduttore senza alimentazione
• Robusto involucro in alluminio (pressofuso) per condizioni gravose
• Cavo di collegamento precablato di lunghezza 0,9 m
• Possibilità di raddoppiare la coppia collegando un secondo attuatore GIB (accessorio ASK73.1)

Applicazioni tipiche

L’attuatore è destinato a impianti di ventilazione e climatizzazione nei quali è necessario comandare grandi serrande aria con elevata coppia richiesta (fino a 35 Nm / 6 m²). Viene utilizzato in combinazione con regolatori a 2 punti o a 3 punti. Le applicazioni tipiche includono la mandata e l’estrazione dell’aria in edifici industriali, centri commerciali, edifici amministrativi e ospedali.
