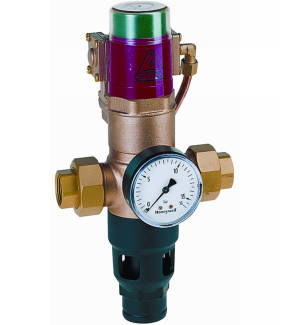

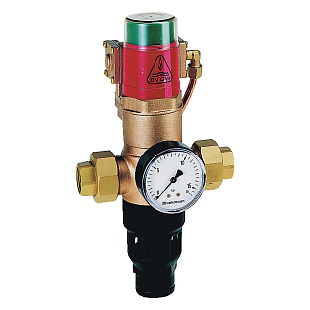

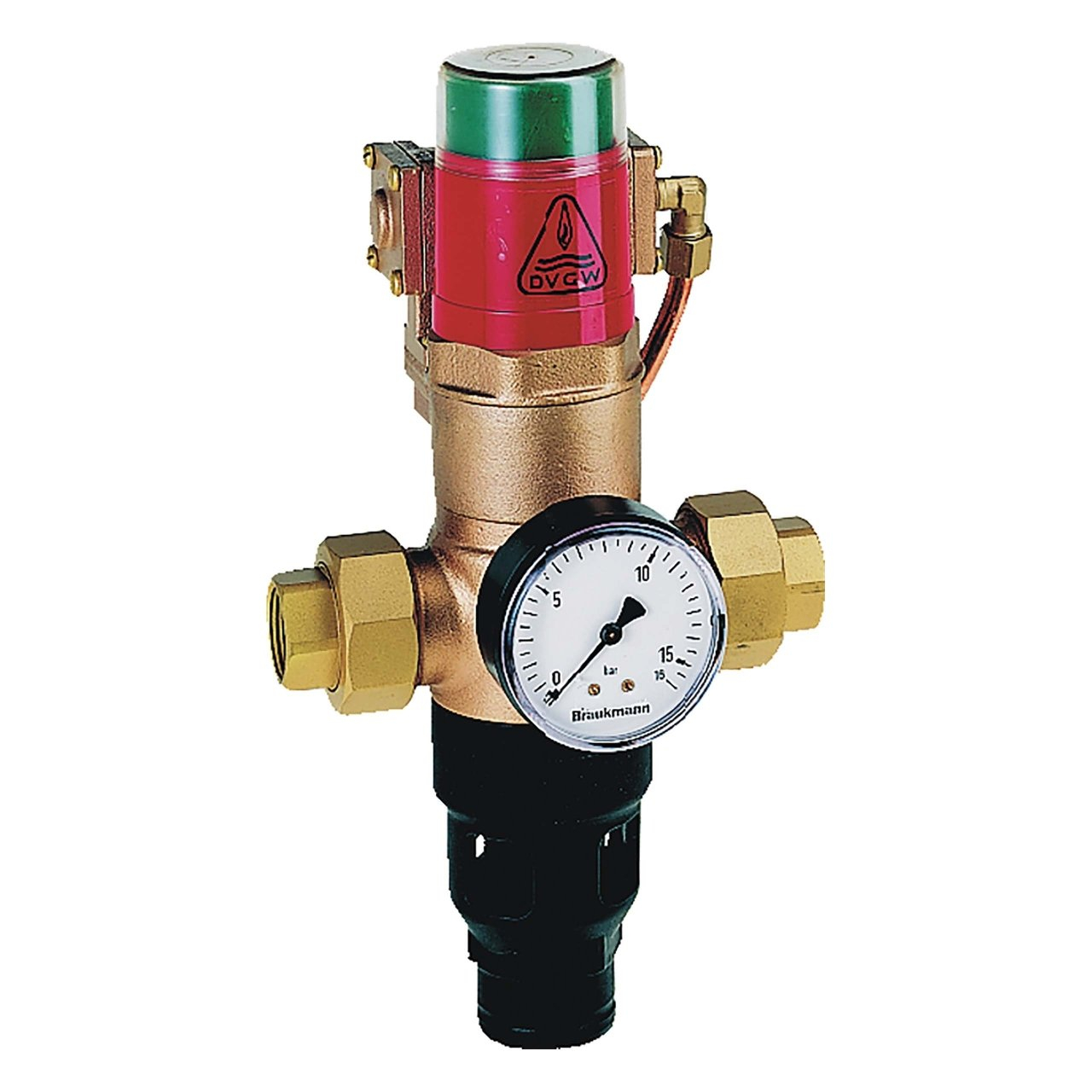

Il separatore di tubazioni protegge le reti di acqua potabile dalla contaminazione causata da pressione inversa, flusso inverso o aspirazione inversa di acqua di servizio nella rete di acqua potabile. Offre una protezione migliore rispetto alle valvole di non ritorno, poiché consente la protezione fino alla classe di rischio 4.

Struttura compatta con manutenzione facile, durante la quale non è necessario smontare il separatore dalla tubazione. Il separatore si distingue per la bassa perdita di pressione e l'alto flusso. Quando il separatore di tubazioni è chiuso, appare un colore verde sotto il coperchio trasparente. Il separatore è certificato per l'uso nelle reti di acqua potabile ed è conforme alla raccomandazione KTW.

Costruzione

• corpo con manometro
• trasmettitore di pressione differenziale in uscita
• raccordi filettati di collegamento
• valvola di commutazione comandata idraulicamente
• smorzatore di colpi di pressione
• coperchio della molla
• foro di scarico
• cartuccia della valvola con molla
• guida del pistone con doppia guarnizione ad anello O

Come funziona il separatore?

Il separatore è in questo caso principalmente in posizione chiusa. Se nel sistema si inizia a prelevare acqua, la pressione differenziale aumenta, facendo passare il separatore in posizione di flusso. Quando il prelievo di acqua si ferma, la pressione differenziale diminuisce e il separatore si chiude nuovamente.

Aree di applicazione tipiche

• impianti chimici
• lavanderie chimiche
• impianti di addolcimento e deacidificazione senza certificazione DVGW
• set di riempimento per sistemi di riscaldamento senza approvazione DVGW, acqua senza inibitori
• laboratori di sviluppo film senza certificazione DVGW
• bagni galvanici
• caldaie e apparecchiature per fermentazione automatica a pressione
• distributori automatici di bevande
