Parametri e cataloghi

Mezzo	Acqua potabile
Portata massima	3,5 m3/h
Pressione operativa massima	10 bar
Temperatura massima dell'acqua	65 °C
Peso	2.30 kg

Il separatore di tubazioni è adatto per l'uso sia in edifici residenziali che in costruzioni industriali e commerciali. Protegge le reti di acqua potabile dalla contaminazione causata da pressione inversa, flusso inverso o aspirazione inversa di acqua di servizio nella rete di acqua potabile. Viene utilizzato più frequentemente quando si combina il prelievo di acqua dalla rete e dal pozzo.

Struttura compatta con manutenzione semplice e facile accesso a tutti i componenti interni. La speciale realizzazione tecnica impedisce il ristagno dell'acqua. Il separatore si distingue per la bassa perdita di pressione e l'elevata portata a un basso livello di rumore (classe 2). È certificato per l'uso nelle reti di acqua potabile ed è conforme alla raccomandazione KTW.

Costruzione

corpo del separatore
filtro integrato, dimensione maglia circa 200μm
cartucce valvolari con valvola di non ritorno integrata e valvola di scarico
valvola di non ritorno in uscita
tre valvole a sfera per il collegamento dello strumento di misurazione della differenza di pressione
raccordi di collegamento
presa di uscita

Come funziona il separatore?

All'interno, il separatore è suddiviso in tre zone di pressione. Nella zona 1 la pressione è maggiore rispetto alla zona 2, che a sua volta è maggiore rispetto alla zona 3. Se la differenza di pressione tra le zone 1 e 3 scende a 0,14 bar, nella zona 2 si apre la valvola di scarico e si chiudono entrambe le valvole di non ritorno. La zona 2 è così separata dalle zone 1 e 3 e l'acqua dalla zona 2 viene scaricata nello scarico senza pressione.

Accessori

Valvola di riduzione
D06F

A / B

Dispositivo di test
TK295

Dispositivo di test
TKA295

Valvola dell'acqua con controlavaggio
F76S

AA / AAM

Aree tipiche di utilizzo

impianti chimici
impianti di depurazione chimica
impianti di addolcimento e deacidificazione senza certificazione DVGW
laboratori di sviluppo film senza certificazione DVGW
bagni elettrolitici
caldaie e riscaldatori di pressione automatici
riempimento di impianti di riscaldamento con acqua con inibitori
pulitrici ad alta pressione contenenti additivi chimici
laboratori
tecnologie per piscine

Rispondiamo alle vostre domande sui prodotti il più rapidamente possibile, di solito entro 24 ore.

Non hai trovato quello che volevi sapere?

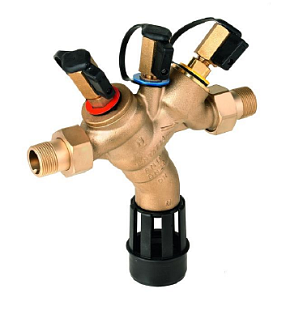

Separatore di tubazioni Honeywell BA295S-1B, classe di rischio 4, OTTONE, DN 25, flusso ridotto
