Applicazioni comuni

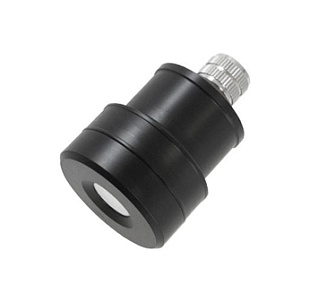

Il sensore GSH-SF6 è progettato per il monitoraggio dell’esafluoruro di zolfo in ambienti quali stazioni elettriche ad alta tensione, centrali elettriche, sottostazioni, laboratori e altri siti tecnici in cui l’SF6 viene utilizzato come mezzo isolante o di estinzione dell’arco nelle apparecchiature elettriche.

Esafluoruro di zolfo (SF6)

L’esafluoruro di zolfo è incolore e inodore, il che lo rende particolarmente pericoloso, poiché la sua presenza non può essere rilevata senza un rilevatore. Si genera in seguito a perdite da apparecchiature elettriche come stazioni elettriche ad alta tensione, interruttori o trasformatori, dove viene utilizzato come mezzo isolante e di estinzione dell’arco. Anche basse concentrazioni di esafluoruro di zolfo possono causare problemi di salute, come difficoltà respiratorie, vertigini o irritazione delle vie respiratorie, mentre livelli più elevati possono portare ad asfissia a causa dello spostamento dell’ossigeno, poiché l’SF6 è circa cinque volte più pesante dell’aria e si accumula a livello del pavimento.

Installazione semplice

Il sensore smart offre un vantaggio fondamentale durante la calibrazione: l’intero processo può essere eseguito separatamente dal rilevatore installato. Mentre l’unità principale E2639-GSH rimane in funzione nel luogo di installazione, il modulo sensore GSH può essere rimosso e calibrato separatamente, presso la sede del distributore, dell’integratore oppure direttamente presso il produttore Evikon MCI. A tale scopo viene utilizzato il configuratore dedicato SSC, tramite il quale il modulo viene collegato al computer. Dopo la calibrazione, è sufficiente reinserire semplicemente il modulo GSH tramite il connettore M12, senza aprire il coperchio dello strumento, senza operazioni complesse e senza interrompere l’intera installazione.

Caratteristiche principali

• Tipo di sensore: sensore a infrarossi a doppio raggio (NDIR)
• Campo di misura: 0...2000 ppm
• Risoluzione: 1 ppm
• Intervallo di ricalibrazione consigliato: 12 mesi
• Durata stimata del sensore: > 5 anni

Protocollo di calibrazione

Ogni confezione del sensore include il protocollo di calibrazione originale del produttore in lingua inglese, che attesta la precisione e la correttezza della misurazione all’uscita dalla produzione.
