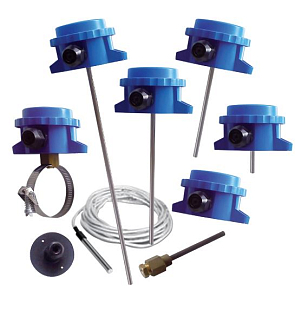

Il sensore di temperatura Johnson Controls TS-6370D-C12 è un sensore passivo a resistenza della serie TS-6300, progettato per la misurazione della temperatura dell’aria o dell’acqua negli impianti di riscaldamento, ventilazione e condizionamento (HVAC). Questo modello specifico offre un segnale di uscita attivo 0–10 V DC, una lunghezza della sonda di rilevamento di 290 mm e un campo di temperatura da -20 a +40 °C. Il sensore è progettato per il montaggio in condotta o come sensore a immersione ed è pienamente compatibile con le unità di controllo Metasys e System91 di Johnson Controls.

Caratteristiche e vantaggi

• Uscita attiva 0–10 V DC – collegamento diretto ai sistemi di controllo senza necessità di convertitore
• Lunghezza sonda 290 mm – adatta per tubazioni di diametro medio e applicazioni a immersione
• Campo di temperatura da -20 a +40 °C – ottimale per le tipiche applicazioni di riscaldamento e climatizzazione degli edifici
• Sistema di montaggio a baionetta – installazione semplice e rapida senza utensili
• Grado di protezione IP54 – resistenza alla polvere e agli spruzzi d’acqua, adatto per locali tecnici
• Compatibilità con Metasys e System91 – integrazione senza problemi nell’infrastruttura Johnson Controls esistente
• Il pozzetto a immersione (thermowell) può essere installato prima del sensore stesso – consente la sostituzione del sensore senza necessità di fermare l’impianto
• Ampia gamma di accessori – pozzetti in ottone, rame o acciaio inox con lunghezze da 50 a 260 mm (filettatura R 1/2" o G 1/2")

Descrizione e utilizzo

Il sensore TS-6370D-C12 appartiene all’ampia serie TS-6300 di Johnson Controls, che comprende diversi tipi di uscita (NTC 2K2, NTC 10K, Pt100, Pt1000, 0–10 V DC) e versioni di montaggio (per condotta, a immersione, per esterno, strap-on, a soffitto, con cavo). Il modello TS-6370D-C12 è destinato al montaggio in condotta e a immersione e, grazie alla sua uscita attiva 0–10 V DC, è adatto ovunque il sistema di controllo richieda un segnale di ingresso in tensione.

Il sensore viene fornito di serie con una lunghezza della sonda di 290 mm, ideale per misurazioni a immersione in tubazioni di diametro maggiore oppure in serbatoi e scambiatori di calore. Il corpo compatto con fissaggio a baionetta consente un montaggio e una sostituzione rapidi. Per le applicazioni a immersione si consiglia di utilizzare uno dei pozzetti di protezione (thermowell) disponibili nella gamma di accessori TS-6300W, che impediscono il contatto diretto del sensore con il fluido misurato e ne consentono la sostituzione durante il funzionamento.
