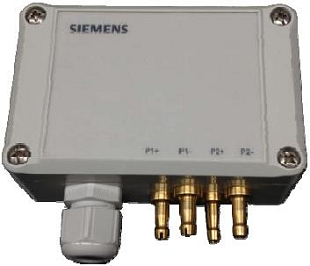

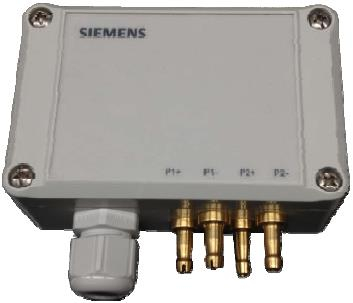

Il sensore di pressione differenziale Siemens QBM68.1212 è progettato per la misurazione della pressione differenziale, della sovrapressione e della depressione dell’aria e di gas non corrosivi. Dispone di due canali di misura indipendenti con campo 0–1250 Pa e compensazione termica del punto zero e della sensibilità. L’uscita è costituita da un segnale analogico 0–10 V e da bus digitale Modbus RTU, grazie ai quali il sensore può essere facilmente integrato nei sistemi di gestione degli edifici (BMS/HVAC). Versione senza display, grado di protezione IP65.

Caratteristiche principali

• Due canali di misura indipendenti, ciascuno con campo 0–1250 Pa
• Segnale di uscita: Modbus RTU e 0–10 V
• Alimentazione AC 24 V oppure DC 13,5–35 V
• Compensazione termica – influenza attuale della temperatura ambiente sulla precisione di misura
• Potenza assorbita inferiore a 1 VA
• Installazione semplice e rapida, funzionamento esente da manutenzione
• Grado di protezione IP65 secondo IEC 60529
• Versione senza display

Applicazioni tipiche

• Misurazione delle pressioni differenziali nei condotti di ventilazione e climatizzazione (HVAC/VZT)
• Rilevamento della sovrapressione all’apertura di ingresso per il calcolo della portata volumetrica dell’aria
• Monitoraggio e regolazione della portata d’aria
• Monitoraggio dell’intasamento dei filtri dell’aria
• Regolazione della velocità dei ventilatori e dei sistemi VAV
