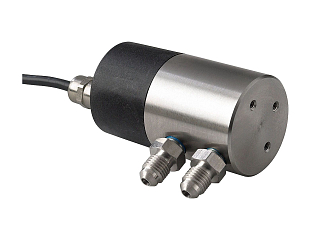

Sensore di pressione differenziale per la misurazione precisa di Δp tra P1 e P2 – tipicamente tra la flangia di aspirazione e quella di mandata della pompa. Il collegamento è realizzato tramite capillari con filettatura 7/16"-20 UNF, montaggio sul lato della pompa o a parete con la staffa fornita.

L'elettronica utilizza un chip di misurazione al silicio con rivestimento protettivo, alimentazione PELV 12–30 VDC e uscita analogica 4–20 mA (3 fili). Per lunghezze di cavo superiori a 30 m si utilizza un amplificatore; è disponibile anche un kit di estensione (DPI kit 2).

Funzioni principali

• Misurazione della pressione differenziale nell'intervallo 0–2,5 bar (Δp)
• Uscita analogica 4–20 mA (collegamento a 3 fili)
• Alimentazione 12–30 VDC (PELV)
• Classe di protezione IP55
• Collegamento tramite capillari 7/16"-20 UNF
• Staffa di montaggio per un facile fissaggio
• Possibilità di estensione del cavo (DPI kit 2); per >30 m utilizzare un amplificatore
• Non adatto per ambienti con rischio di esplosione (ATEX)
