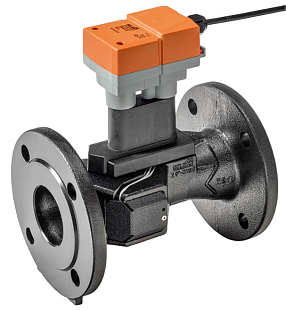

Sensore a ultrasuoni per la misurazione del flusso in sistemi chiusi di acqua fredda e calda per impianti di riscaldamento, climatizzazione e ventilazione. Il sensore è resistente allo sporco e si compone di un tubo di flusso, due trasmettitori di flusso e un circuito elettronico. È in grado di compensare gli errori nella misurazione del flusso d'acqua con contenuto di glicole e gli errori causati da variazioni di temperatura. Nel sensore è quindi montato un rilevatore di temperatura e un compensatore di glicole. Sul corpo del tubo di flusso del sensore è indicata una freccia di flusso. Il sensore dovrebbe essere installato in modo che la freccia corrisponda al flusso del sistema, altrimenti si verificherebbero misurazioni errate.

Caratteristiche

• acqua e acqua con aggiunta di glicole
• alimentazione 24 VAC/VDC
• dimensione di collegamento DN 65 flangia
• segnale di uscita 0,5...10 V
• intervallo di flusso 0...34,56 m3/h
• pressione PN16
• temperatura del mezzo -20...120 °C
