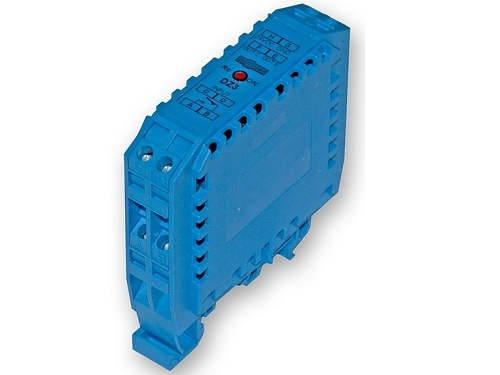

Sensore di allagamento Regmet DZ1 è destinato alla segnalazione di stati di guasto (ad es. perdite d'acqua) in impianti di scambio termico, centrali termiche e dispositivi simili. Il sensore di allagamento è alimentato da una tensione continua di 12-30VDC e include terminali di uscita di tipo emettitore aperto. È quindi possibile commutare la segnalazione al polo positivo o negativo della tensione di alimentazione. Il sensore di allagamento è progettato per il montaggio su guida DIN. Le sonde di rilevamento adatte sono le SONDE DS.

Funzione

Dopo aver collegato la sonda all'ingresso del sensore e unito gli elettrodi della sonda, si accende il LED rosso sul fronte del sensore e si attivano o disattivano le uscite. Lo stato delle uscite (attivazione/disattivazione) è determinato spostando il jumper nella posizione A o B. I jumper di regolazione sono accessibili rimuovendo il coperchio laterale destro.

Dati tecnici:

• uscita OUT C, OUT E
• tensione di alimentazione 12 - 30 VDC
• resistenza del liquido rilevato max. 100kΩ
• indicazione di allagamento: LED rosso
• potenza massima commutata del relè 2000VA / 192W
• grado di protezione IP 20
