Parametri e cataloghi

Corsa	10 mm
Grado di protezione IP	IP 66
Materiale	Alluminio
Temperatura operativa	-20...50 °C
Peso	4.30 kg

L'unità lineare della serie LIN trasforma il movimento a quarto di giro dell'attuatore in una corsa lineare precisa, permettendo così l'automazione delle valvole a 2/3 vie. Il design compatto e robusto con protezione IP66 è adatto per applicazioni industriali impegnative, incluso ambienti a rischio di esplosione.

L'unità è compatibile con attuatori …Max-…-…F di dimensioni S e M. Le dimensioni dell'unità sono circa 160 × 141 × 206 mm, temperatura di esercizio −20...+50 °C.

Funzioni principali

Conversione del movimento rotatorio in corsa lineare (fail-safe secondo l'attuatore utilizzato)
Compatibilità con …Max-…-…F (dimensione S/M), facile montaggio
IP66, corpo in alluminio robusto, ingranaggi in acciaio inox/metallo sinterizzato
Approvazione IECEx (Ex h IIC/IIIC), protezione al 100% contro il sovraccarico

Parametri

Corsa max.	10 mm
Attuatori compatibili	…Max-…-…F, dimensione S / M
Protezione	IP66
Materiale del corpo	Alluminio
Temperatura di esercizio	−20...+50 °C
Approvazioni	IECEx EPS 20.0029X; Ex h IIC T6/T5/T4 Gb; Ex h IIIC T80°C/T95°C/T130°C Db
Accessori	Morsettiera Ex, staffa di montaggio (opzionale)

Nota: Per una corretta selezione è necessario conoscere il produttore e il tipo di valvola e il diametro nominale DN; per tipi sconosciuti è necessario il disegno della parte valvola.

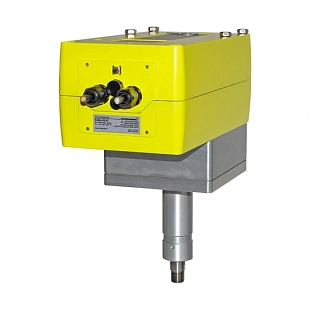

Nota: L'immagine mostra il modello ExMax+LIN.
