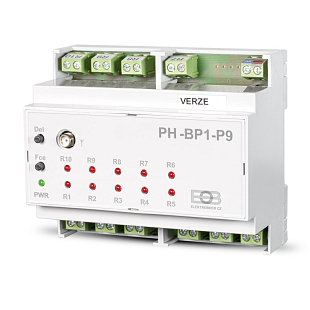

Questo ricevitore, in combinazione con i trasmettitori PH-BP1-V (o PH-BP7-V), serve per la regolazione wireless delle singole stanze (regolazione zonale) in un sistema con riscaldamento a pavimento. Non è necessario installare alcun cavo di collegamento tra il ricevitore e i trasmettitori (termostati ambientali)!

L'intero set può essere integrato nel sistema PocketHome® e controllare tutte le zone da un unico punto tramite l'unità centrale o tramite PC. In tal caso, è necessario prima attivare i trasmettitori PH-BP1-V nell'unità centrale (vedi manuale PH-BP1-V)! Negli edifici dove non è richiesta la gestione centrale, il sistema può funzionare anche autonomamente senza unità centrale.

La funzione principale del ricevitore è il controllo delle termo-valvole (max.10 per 1 uscita) del collettore in base alla ricezione delle richieste dai trasmettitori corrispondenti. Il ricevitore è in grado di ricevere segnali da un massimo di 9 trasmettitori. Se viene inviata una richiesta di riscaldamento da una determinata zona, si attiva il relè sull'uscita corrispondente (senza potenziale-senza tensione) e si controlla la termo-valvola. Contemporaneamente si attiva il relè R10 per la pompa. Se tutte le termo-valvole sono chiuse, la pompa si spegne automaticamente.

Dati tecnici

• Uscita: 250 VAC
• Alimentazione: 5 VDC
• Grado di protezione IP: IP20
• Temperatura di esercizio: 0...40°C
• Numero di uscite: 9
• Elemento di commutazione: relè
• Sensibilità: -102 dBm
• Portata in area aperta: 300 m
• Dimensioni (LxPxA): 106x90x58 mm
