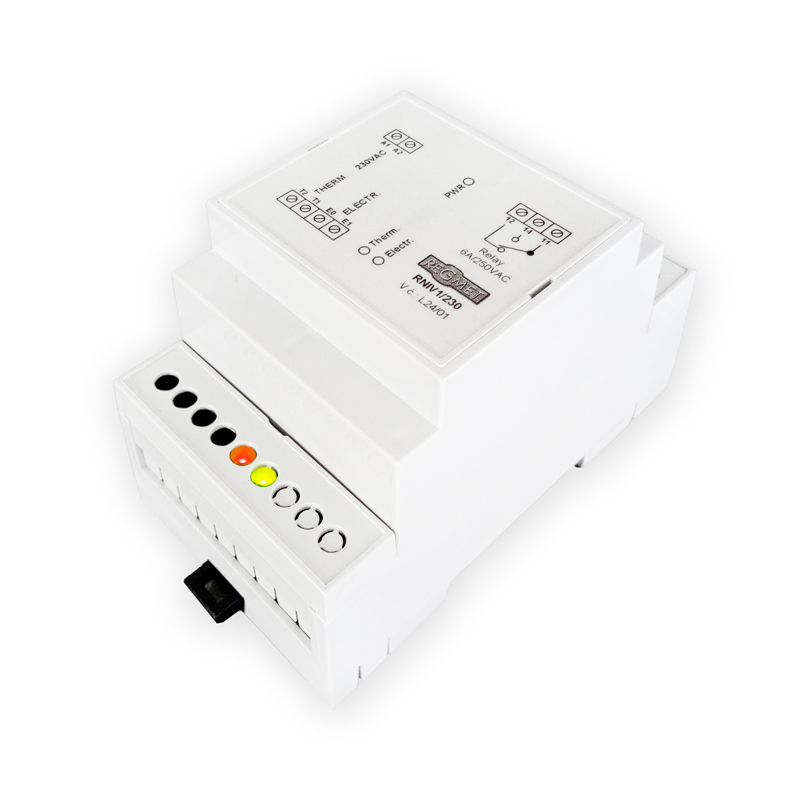

Il relè di valutazione RNIV1 è destinato al monitoraggio del livello dei liquidi conduttivi e della temperatura tramite elettrodi di conducibilità e fusibile termico o termistore PTC. Questo dispositivo è adatto come sostituto funzionale del modello NIV 101/A della società Wilo ed è adattato per collegare entrambi i tipi di ingressi a un unico contatto di uscita del relè. È progettato per spegnersi automaticamente in caso di abbassamento del livello del liquido o surriscaldamento del motore, indicato tramite LED. RNIV1 consente una facile installazione su guida DIN TS35 ed è compatibile con una tensione di alimentazione di 24 VAC.

Caratteristiche principali:

• Ingressi per elettrodi di conducibilità e fusibile termico/termistore PTC.
• Un contatto di commutazione relè senza potenziale.
• Indicazione dello stato tramite LED: giallo (livello), rosso (temperatura).
• Tensione di alimentazione 24 VAC.
• Montaggio su guida DIN TS35 per un'installazione facile.
• Consumo massimo 0,5VA, ritardo circa 2s.
• Durata minima 20 x 10^6 cicli.
• Temperatura di esercizio da -10 a 50°C, umidità dal 10 al 95%RH senza condensa.
• Grado di protezione della scatola IP40, morsetti IP20.

Montaggio e collegamento:

• Prima dell'installazione e del collegamento, si consiglia di leggere attentamente il manuale.
• I cavi degli elettrodi e di alimentazione dovrebbero essere instradati separatamente.
• È ottimale l'uso di un cavo coassiale per i cavi degli elettrodi con una lunghezza massima di 20m.
