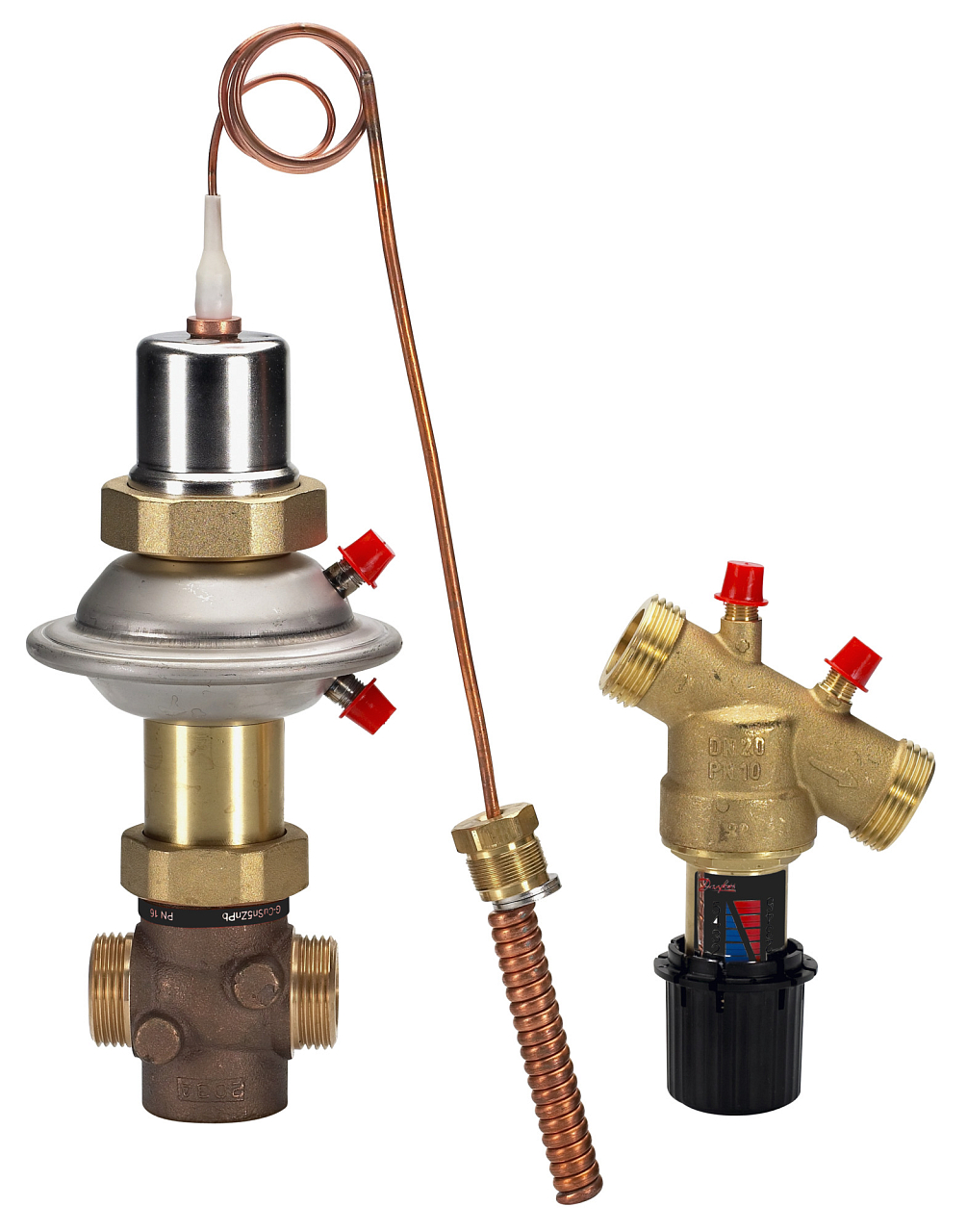

Danfoss AVTQ DN 15 (cod. art. 003L7015) è un regolatore termostatico automatico della temperatura compensato in funzione della portata, destinato principalmente ai sistemi di teleriscaldamento con scambiatori di calore a piastre per la produzione istantanea di acqua calda sanitaria. Il regolatore impedisce il surriscaldamento dello scambiatore di calore nei periodi in cui non vi è prelievo di acqua calda, chiudendo rapidamente l’alimentazione di calore. La temperatura di preparazione dell’acqua calda può essere impostata individualmente nell’intervallo 45–60 °C.

Funzionamento

Il regolatore AVTQ è composto da un attuatore termostatico con elemento a membrana, una valvola principale e una valvola di regolazione (pilota). L’attuatore termostatico con elemento a membrana e la valvola principale sono installati sul lato primario (lato teleriscaldamento), mentre la valvola pilota è posizionata sul lato secondario (lato acqua calda). La membrana è collegata alla valvola pilota tramite tubi capillari.

Durante il prelievo di acqua calda, il flusso attraverso la valvola pilota genera una differenza di pressione che, tramite l’elemento a membrana, aumenta il livello di temperatura dalla condizione di riposo (circa 40 °C) alla temperatura di esercizio impostata. Ciò provoca l’apertura della valvola principale sul lato primario e l’apporto di calore allo scambiatore. Non appena la temperatura raggiunge il valore impostato, la valvola principale si chiude. La modalità di riposo impedisce il raffreddamento delle tubazioni del teleriscaldamento.

Il regolatore deve essere installato esclusivamente nella tubazione di ritorno del lato primario dello scambiatore di calore. La valvola pilota va installata nella tubazione di mandata del lato secondario. Il sensore può essere installato in qualsiasi posizione.

Caratteristiche

• Funzionamento automatico compensato in funzione della portata – non richiede alimentazione esterna né elettronica di controllo
• Apertura/chiusura comandata dalla pressione all’inizio/fine del prelievo di acqua calda
• Regolazione continua della temperatura di esercizio nell’intervallo 45–60 °C
• Temperatura di riposo costante di circa 40 °C (protezione delle tubazioni del teleriscaldamento dal raffreddamento)
• Adatto per scambiatori di calore a piastre con potenza fino a 75 kW
• Installazione nella tubazione di ritorno del lato primario
