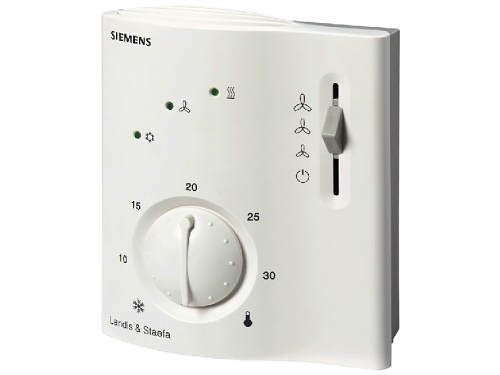

Regolatore elettronico della temperatura ambiente RCC 20 per unità fan-coil a 2 tubi con riscaldamento elettrico supplementare. Il regolatore è dotato di manopola rotativa per l’impostazione della temperatura desiderata, interruttore e LED di stato.

Applicazione

• Regolazione della temperatura ambiente in locali riscaldati o raffrescati da unità fan-coil a due tubi.
• Comando a due posizioni della valvola e controllo del ventilatore a 3 velocità.
• Accensione/spegnimento del riscaldamento elettrico.

Il regolatore è adatto all’impiego in sistemi con commutazione automatica delle sequenze riscaldamento/raffrescamento e in sistemi con funzionamento continuo nelle sequenze di riscaldamento o raffrescamento.

Funzioni

Mediante il sensore di temperatura integrato oppure tramite un sensore di temperatura aggiuntivo (QAH 11.1), il regolatore acquisisce l’informazione sulla temperatura attuale e garantisce la regolazione della temperatura al valore desiderato. La regolazione avviene tramite comando a 2 posizioni dell’attuatore della valvola di regolazione (aperto/chiuso).

Modalità di funzionamento

Funzionamento del ventilatore - controllato dall’uscita Q1, Q2 o Q3 in base alla velocità selezionata. In caso di surriscaldamento dovuto al riscaldamento elettrico, il ventilatore continua a funzionare per altri 30 s dopo lo spegnimento del riscaldamento (il LED del ventilatore lampeggia).

Funzionamento riscaldamento/raffrescamento - apertura o chiusura della valvola di riscaldamento o raffrescamento in caso di diminuzione o aumento del valore impostato.

Temperatura di ripresa - il regolatore RCC 20 può regolare in base alla temperatura ambiente misurata oppure in base alla temperatura di ripresa del fan-coil. La commutazione avviene dopo il collegamento del sensore di temperatura a cavo QAH 11.1.

Commutazione automatica - il sensore esterno QAH 11.1 + ARG 86.3 (changeover) rileva la temperatura dell’acqua e, in base al valore misurato, seleziona automaticamente la modalità di riscaldamento o raffrescamento.

Funzionamento normale - sequenza di riscaldamento o raffrescamento con commutazione automatica e con velocità del ventilatore impostata manualmente su III, II o I. In questa modalità il regolatore reagisce al valore di temperatura desiderato impostato.

Modalità antigelo - quando la temperatura scende sotto 8 °C, il regolatore apre la valvola di riscaldamento e il ventilatore funziona alla velocità impostata.

Modalità risparmio - il valore di riscaldamento in modalità risparmio è 16 °C e il valore per il raffrescamento è 28 °C.

​
