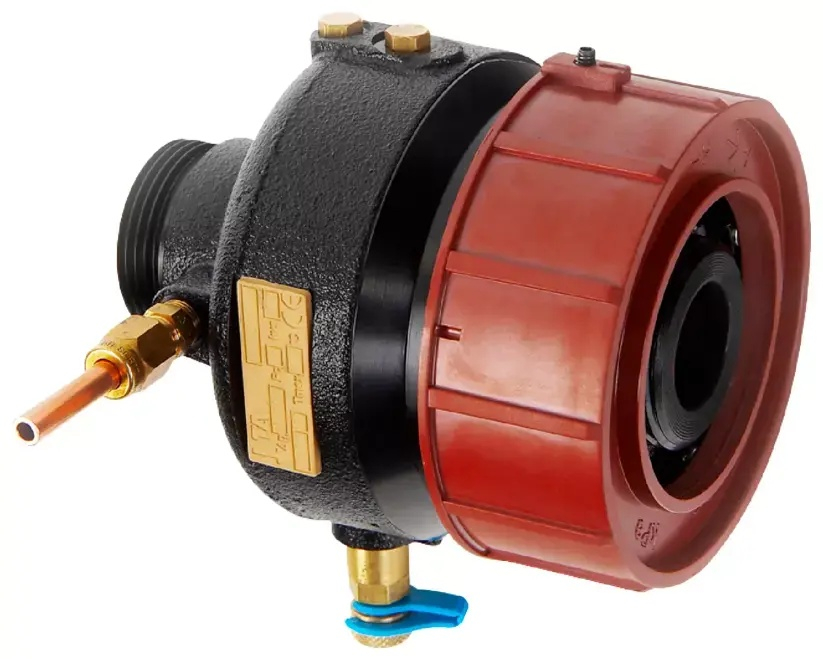

DA 516 si installa sempre sulla tubazione di ritorno. Il senso di flusso è indicato da una freccia sulla targhetta identificativa. La posizione di installazione consigliata è orizzontale, con le viti di sfiato rivolte verso l’alto. A monte del regolatore è consigliabile installare un filtro. Dopo il riempimento dell’impianto, il corpo del regolatore deve essere sfiatato tramite le viti di sfiato.

Il valore della pressione differenziale si imposta ruotando l’anello di regolazione. Per la dimensione DN 40/50, un giro corrisponde a una variazione di 6,0 kPa nel campo 10–100 kPa. Il valore impostato può essere bloccato con una vite di arresto oppure con un sigillo fatto passare attraverso i fori presenti sul corpo del regolatore. Di fabbrica il regolatore è impostato sul valore massimo del campo, cioè 100 kPa per la versione 52795240.

Il regolatore DA 516 è adatto per acqua, liquidi neutri e miscele antigelo a base di glicole con concentrazione 0–57 %. Non è adatto per fluidi aggressivi o corrosivi. La temperatura massima di esercizio è di 120 °C in caso di installazione con prese di misura (variante 52795240); senza prese, invece, 150 °C.

La confezione comprende un capillare Ø 6 mm lungo 1 200 mm, un kit di collegamento per il raccordo del capillare alla valvola di bilanciamento STAD (adattatori G 1/2 e G 3/4, dado Ø 6, cono e bussola di supporto) e un raccordo R 1/4 per il collegamento del capillare. Il raccordo R 1/8 è già montato direttamente sulla valvola.

Nel gruppo di miscelazione, DA 516 si installa a valle della valvola di regolazione; la valvola di bilanciamento STAD/STAF viene posizionata sulla tubazione di mandata: questa configurazione garantisce l’espansione dal circuito primario a quello secondario. Nel caso dello scambiatore a piastre, DA 516 si monta a valle della valvola di regolazione e STAD/STAF a monte della valvola di regolazione, ma solo dopo lo stesso scambiatore di calore o di freddo.
