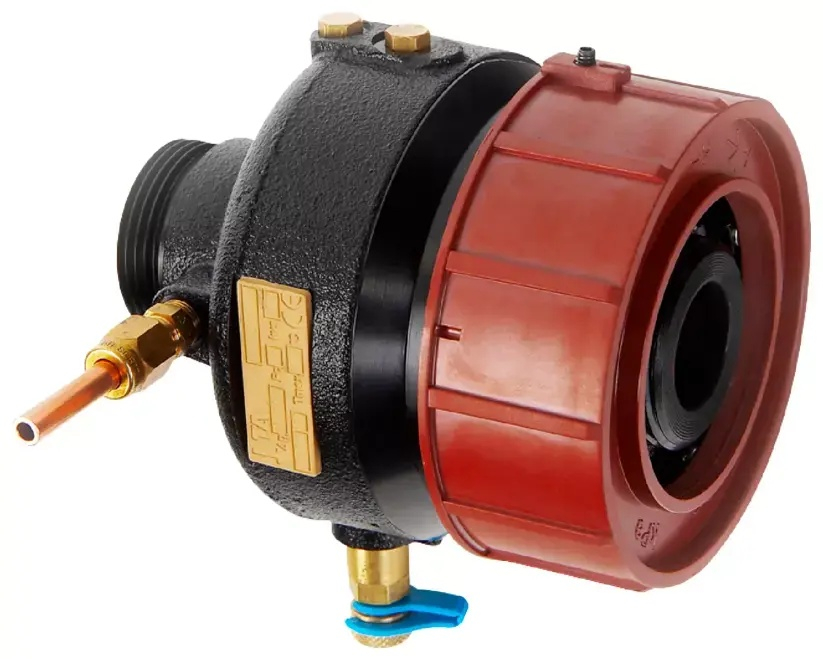

Regolatore di pressione differenziale IMI TA DA 516 DN 25/32 con prese di misurazione (52795225)

Regolatore di pressione differenziale IMI TA DA 516 DN 25/32 con prese di misurazione (52795225)

IMI
  • Codice prodotto: 52795225
  • EAN: 3831112507135
  • Codice produttore: 52795225
  • Garanzia: 2 years

IMI TA DA 516 DN 25/32, campo 10–100 kPa è un regolatore compatto di pressione differenziale per impianti di… Maggiori informazioni

  • Disponibilità

    Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.

  • Disponibile 2 pz

Prezzo di listino € 1 091,19
Prezzo senza IVA € 715,54
Prezzo IVA inclusa 22 % € 872,96
+

Parametri e cataloghi

Campo di pressione 10...100 kPa
Dimensione (DN) DN 32, DN 25
Pressione PN 25
Temperatura 120 °C
Peso 2.69 kg

IMI TA DA 516 DN 25/32, campo 10–100 kPa è un regolatore compatto di pressione differenziale per impianti di riscaldamento e raffrescamento. Mantiene la pressione differenziale impostata attraverso l’utilizzatore (ΔpL) e consente al tempo stesso la sua misurazione. La valvola è destinata al montaggio sulla tubazione di ritorno ed è dotata di prese di misura per il collegamento diretto degli strumenti di bilanciamento IMI (temperatura massima di esercizio 120 °C).

Dove utilizzare il regolatore

DA 516 trova impiego negli impianti di teleriscaldamento e nei sistemi di raffrescamento, ovunque sia necessario stabilizzare la pressione differenziale sulla valvola di regolazione o attraverso uno scambiatore a piastre. La valvola può essere utilizzata sia sul lato primario sia su quello secondario del circuito. Le configurazioni tipiche comprendono gruppi di miscelazione (installazione a valle della valvola di regolazione e con STAD/STAF sulla tubazione di mandata) e scambiatori a piastre (installazione a valle della valvola di regolazione e di STAD/STAF, ma a monte dello scambiatore di calore o di freddo).

IMI TA DA 516 – regolatore di pressione differenziale su tubazione

Come funziona il regolatore

La pressione della tubazione di mandata agisce, tramite il tubo impulsivo (Δp+), sul lato anteriore della membrana e la valvola si chiude. La pressione della tubazione di ritorno agisce, attraverso un canale integrato, sul lato posteriore della membrana e, insieme alla molla, apre la valvola. Quando si raggiunge l’equilibrio tra le due forze, la pressione differenziale impostata rimane costante. Il valore Δp desiderato si imposta ruotando l’anello di regolazione; la posizione impostata può essere sigillata con un piombo fatto passare attraverso i fori nel corpo valvola.

Parametri tecnici – DA 516 DN 25/32, 10–100 kPa (con prese di misura):

  • Diametro nominale: DN 25/32
  • Classe di pressione: PN 25
  • Campo di regolazione Δp: 10–100 kPa
  • Taratura di fabbrica: 100 kPa (valore massimo del campo)
  • Pressione differenziale max. (ΔpV): 1 600 kPa (16 bar)
  • Temperatura massima di esercizio (con prese di misura): 120 °C
  • Temperatura minima di esercizio: –10 °C
  • Kvs: 12 m³/h
  • Attacco: G1 1/4 (filettatura esterna secondo ISO 228)
  • Dimensioni (L / L1* / H1 / H2): 125 / 150 / 51 / 98 mm
  • Peso: 2,6 kg
  • Materiale del corpo: ghisa sferoidale EN-GJS-400-15
  • Membrana e guarnizioni: EPDM
  • Finitura superficiale: verniciatura elettroforetica
  • Fluidi: acqua e liquidi neutri, miscele antigelo a base di glicole (0–57 %)
  • Codice articolo: 52 795-225
  • Variazione di Δp per un giro dell’anello di regolazione (DN 25/32, campo 10–100 kPa): 6,6 kPa
  • Numero totale di giri dell’anello: 14

Domande frequenti

La valvola va installata esclusivamente sulla tubazione di ritorno, nel senso di flusso indicato dalla freccia sulla targhetta identificativa. La posizione consigliata è orizzontale, con le viti di sfiato rivolte verso l’alto. A monte del regolatore è opportuno installare un filtro. Il tubo impulsivo (Cu Ø6×1) si collega alla tubazione di mandata; in caso di collegamento orizzontale, sempre lateralmente, per evitare depositi o formazione di aria. Il tubo impulsivo deve essere sempre installato passando attraverso un rubinetto di intercettazione. Dopo il riempimento dell’impianto, sfiatare il corpo del regolatore tramite le viti di sfiato. Prima della messa in servizio deve essere installato il capillare, fornito nella confezione.
