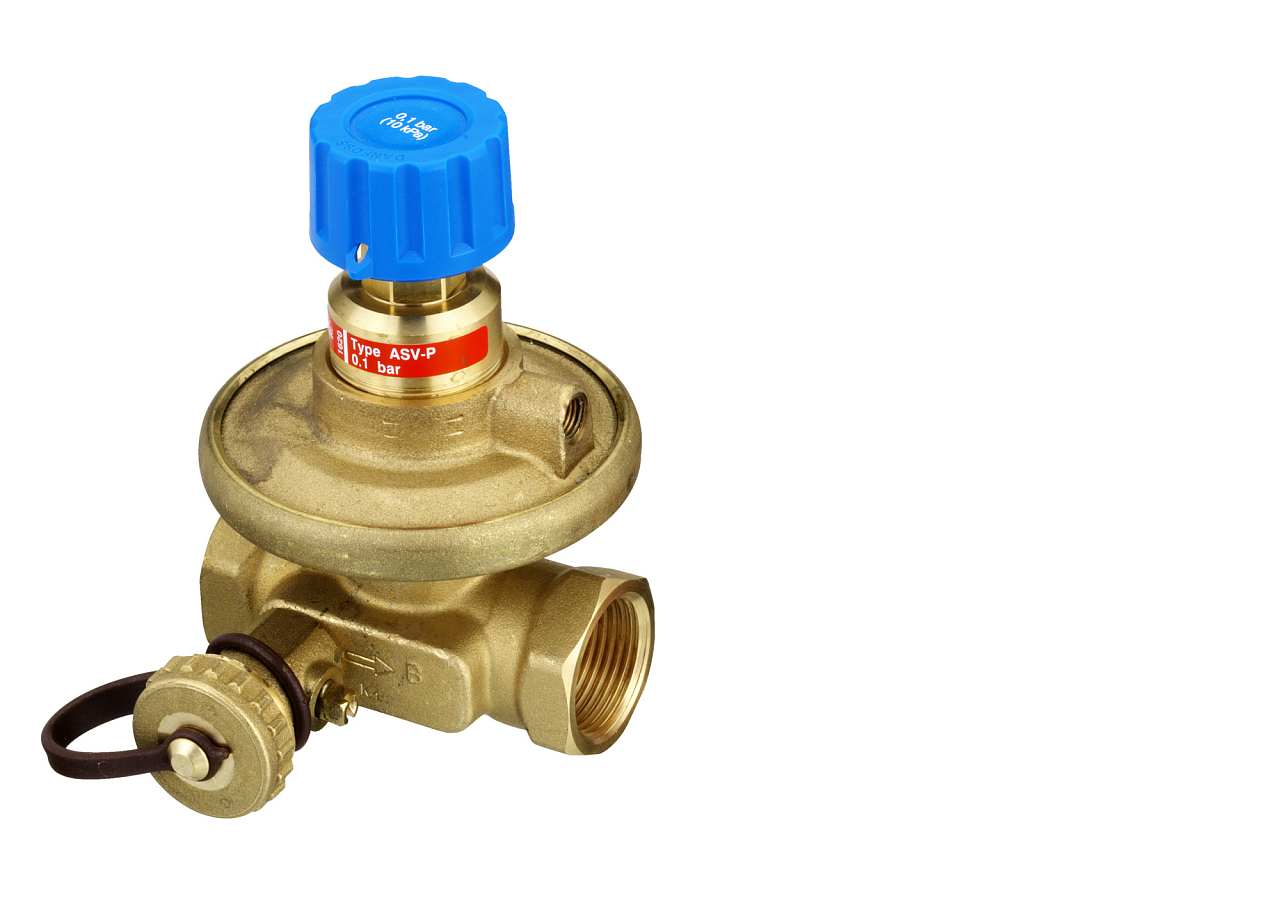

Il regolatore di pressione differenziale Danfoss ASV-P DN 32 è un dispositivo idraulico affidabile progettato per mantenere automaticamente costante la pressione differenziale nel ramo regolato dell’impianto di riscaldamento o di raffrescamento. Maggiori informazioni
Su ordinazione
| Dimensione (DN) | DN 32 |
| Portata | 1,6 m3/h |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 3.31 kg |
Danfoss ASV-P DN 32 (003L7624) è una valvola di bilanciamento automatico con taratura fissa della pressione differenziale, progettata per l’installazione sulla tubazione di ritorno degli impianti di riscaldamento e raffrescamento. In combinazione con la valvola partner (ASV-I, ASV-BD oppure ASV-M), mantiene una pressione differenziale costante di 10 kPa sul ramo o sulla colonna montante, indipendentemente dalle variazioni di portata nel resto della rete.
ASV-P è destinata al bilanciamento idraulico di rami e colonne montanti negli impianti di riscaldamento e raffrescamento, tipicamente in circuiti con radiatori e valvole termostatiche. Il regolatore impedisce un’eccessiva pressione differenziale sulle valvole termostatiche, riducendo così la rumorosità dell’impianto e migliorando il comfort termico. Trova impiego in edifici residenziali, amministrativi e industriali, ovunque sia necessario garantire condizioni idrauliche stabili con portata variabile.
La valvola funziona secondo un principio a membrana: la pressione della tubazione di ritorno agisce sul lato inferiore della membrana di regolazione, mentre la pressione della tubazione di mandata arriva tramite il tubo impulsivo sul lato superiore. La molla di riferimento determina il differenziale richiesto, nella versione base pari a 10 kPa. Se è necessario un valore superiore, la molla può essere sostituita con una variante da 20 kPa (gialla) oppure da 30 kPa (verde), anche durante il funzionamento e senza svuotare l’impianto. Ogni confezione include un tubo impulsivo lungo 1,5 m e un rubinetto di scarico.
Parametri tecnici ASV-P DN 32:
ASV-P si installa sempre sulla tubazione di ritorno nel senso della freccia indicata sul corpo valvola. La valvola partner (ASV-I, ASV-BD oppure ASV-M) viene installata sulla tubazione di mandata dello stesso ramo o della stessa colonna montante. Le due valvole vengono collegate tramite il tubo impulsivo in dotazione (lunghezza 1,5 m nella confezione; come accessori sono disponibili anche le versioni da 2,5 m e 5 m).
ASV-P è compatibile con le valvole partner Danfoss ASV-BD, ASV-I, ASV-M e MSV-F2. La configurazione consigliata prevede l’installazione della valvola partner al di fuori del circuito di regolazione (tubazione di mandata a valle della colonna montante): in questo caso, l’intero campo regolato della pressione differenziale è disponibile per la colonna montante. L’installazione della valvola partner all’interno del circuito consente di limitare la portata sulla colonna montante, ma una parte del campo regolato viene assorbita dalla perdita di carico sulla valvola partner.
Sì. L’impostazione base di 10 kPa può essere aumentata sostituendo la molla di riferimento con la variante da 20 kPa (gialla, codice 003L8184 oppure 003L8185) oppure da 30 kPa (verde, codice 003L8194 oppure 003L8195). Un’impostazione più elevata è utile nella taratura dell’impianto se i valori di calcolo non corrispondono all’installazione reale. La molla può essere sostituita anche sotto pressione, senza necessità di svuotare l’impianto.
Durante la prova di pressione, su entrambi i lati della membrana deve essere presente la stessa pressione statica: il tubo impulsivo deve essere collegato e tutte le valvole a spillo devono essere aperte, per evitare danni alla membrana di regolazione. Se ASV-P è collegata con ASV-I oppure ASV-BD, entrambe le valvole devono trovarsi nella stessa posizione (entrambe aperte oppure entrambe chiuse). La pressione massima di prova è 25 bar.
Durante il riempimento dell’impianto, aprire prima la valvola partner (ASV-I, ASV-BD oppure ASV-M) e solo successivamente ASV-P. In questo modo si garantisce che sul lato superiore della membrana sia presente pressione prima che su quello inferiore, evitando così che la membrana sia esposta a una pericolosa differenza di pressione. Durante l’apertura, assicurarsi che sul lato superiore della membrana non vi sia mai una pressione inferiore rispetto al lato inferiore.
